-= Пробуем чистить серебро =-

[Дата Банон 136]

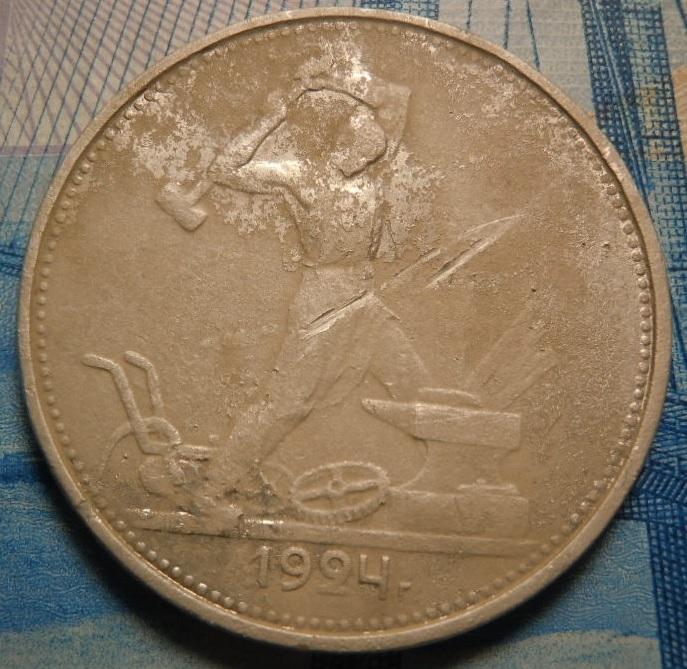

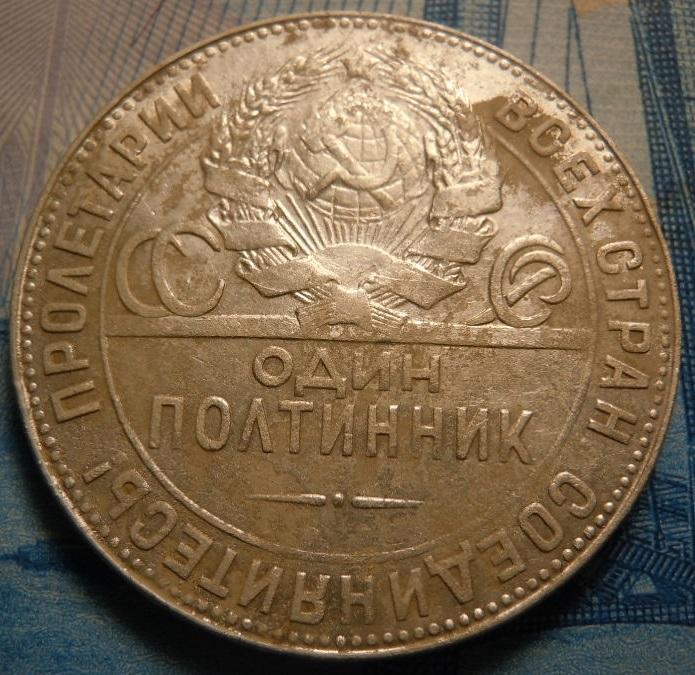

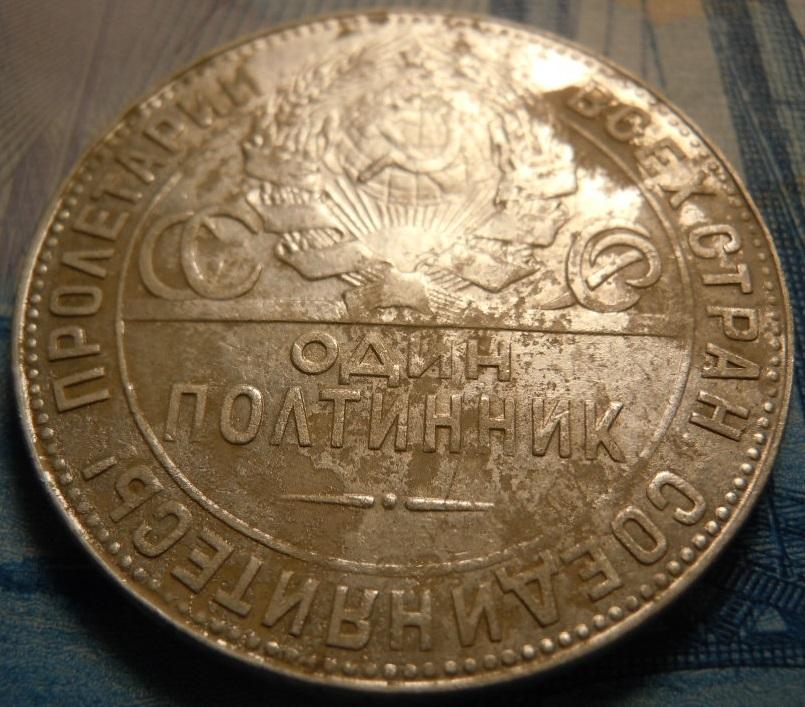

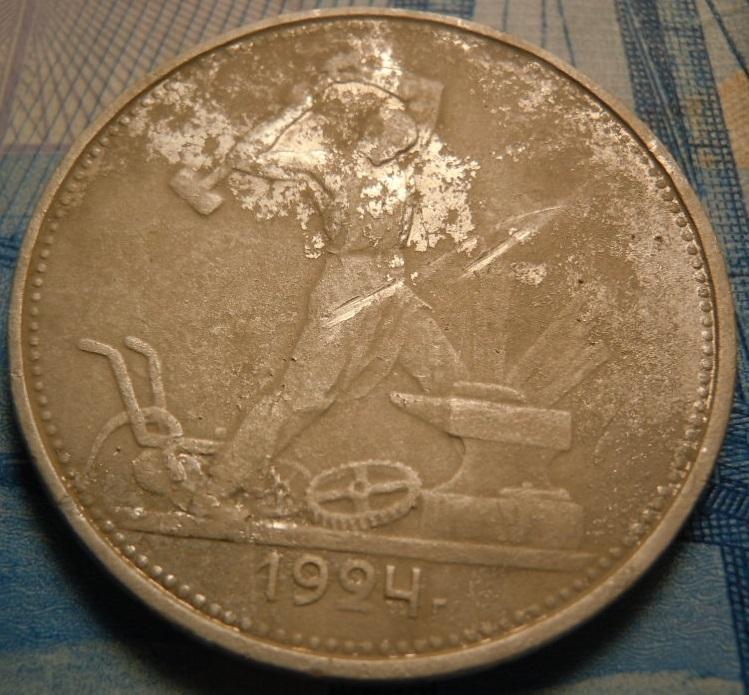

Здравствуйте.Подскажите,что за белый налет и чем его очистить?Лимонкой пробовал.Не берет.((

Изменено 13 ноя 2025, 19:38:14 пользователем Дата Банон

[нахалёнок 9 111]

нашатырь

[Syrex 988]

13 часов назад, Дата Банон сказал:

Здравствуйте.Подскажите,что за белый налет и чем его очистить?Лимонкой пробовал.Не берет.((

Здравствуйте. Это не белый налёт. Это то, что осталось от родного поля монеты, судя по этим фото. Монета пострадала в результате сильного воздействия агрессивной внешней среды, например, в результате неправильной чистки или ещё до чистки, в результате сильной коррозии поля. По итогу поле потеряно, а "белое и блестящее" это остатки того самого поля монеты - более плотного слоя серебра, который образовывается в результате удара при чеканке.



12 часов назад, нахалёнок сказал:

нашатырь

Миша, я всё понимаю, но мы уже столько раз говорили про вред нашатырного спирта, что пора это слово делать вне закона



Или это покрытая серебром подделка. На серебро вообще мало похоже по этим фото. Серебруху так можно конечно ушатать, в огне и грубой чистке, например, но это нужно ещё умудриться

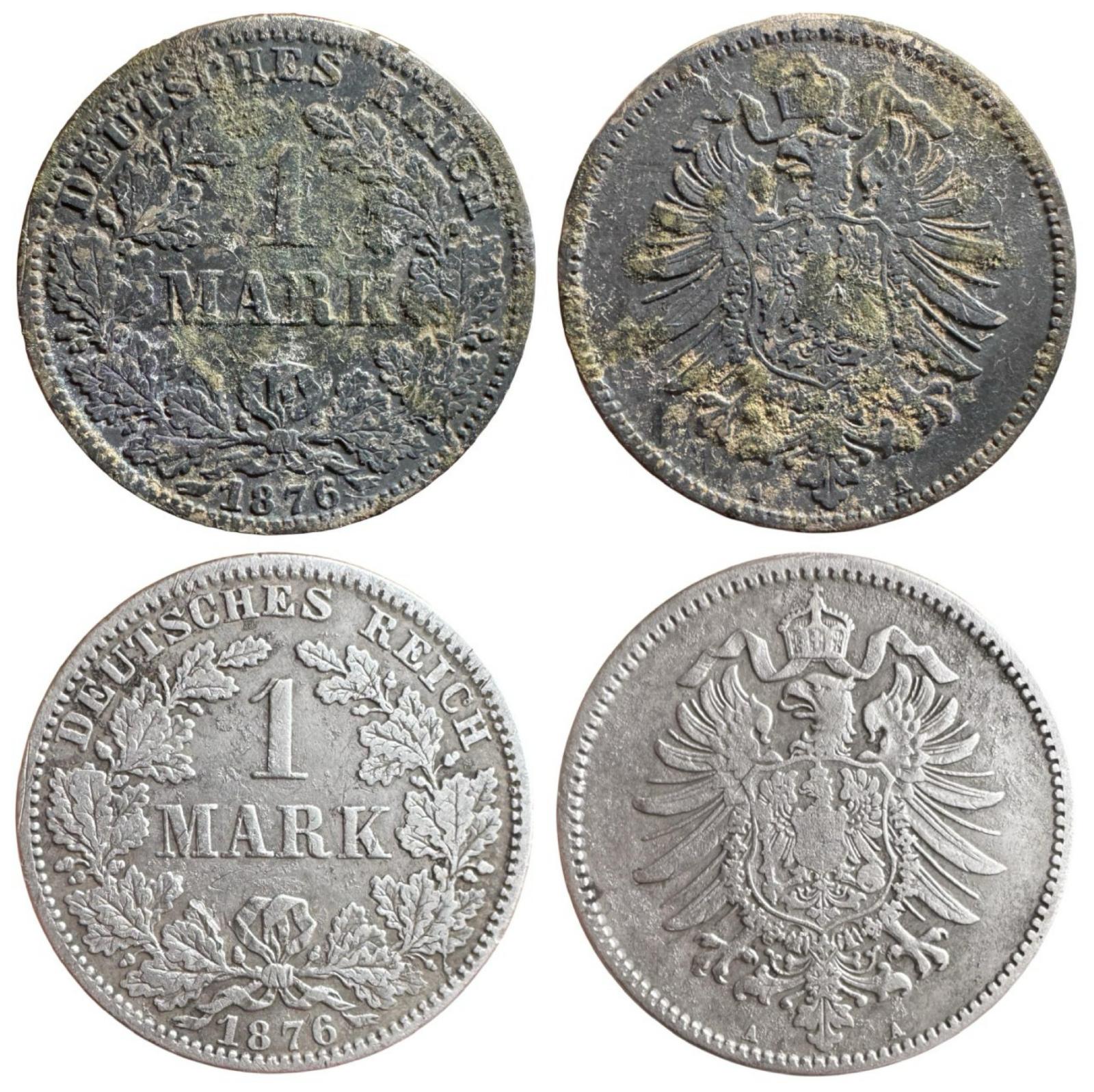

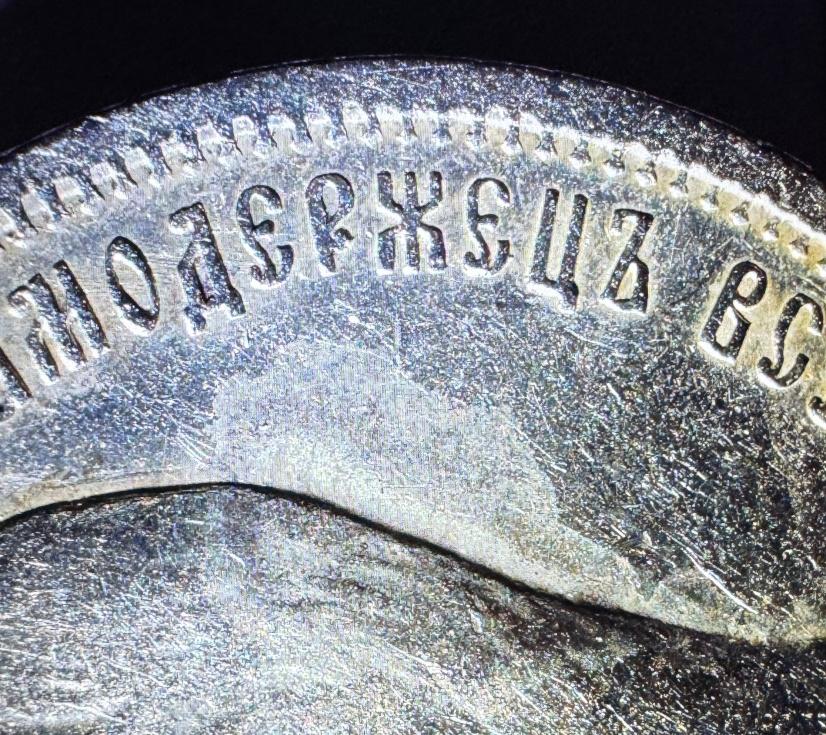

Недавно в работе была такая вот марка после воздействия огня. Хорошо заметно, как страдает поле при воздействии высокой температуры, плюс последствия коррозии. Что-то можно сделать приемлемым по внешнему виду монеты, но что-то уже нет:



[iff 11 774]

41 минуту назад, Syrex сказал:

Или это покрытая серебром подделка. На серебро вообще мало похоже по этим фото. Серебруху так можно конечно ушатать, в огне и грубой чистке, например, но это нужно ещё умудриться

Это не подделка. Если вы не видите по этим фото, то посмотрите вживую, гурт например. Поле съдено коррозией. Но это не принципиально, всё равно это лом по цене лома.

[Syrex 988]

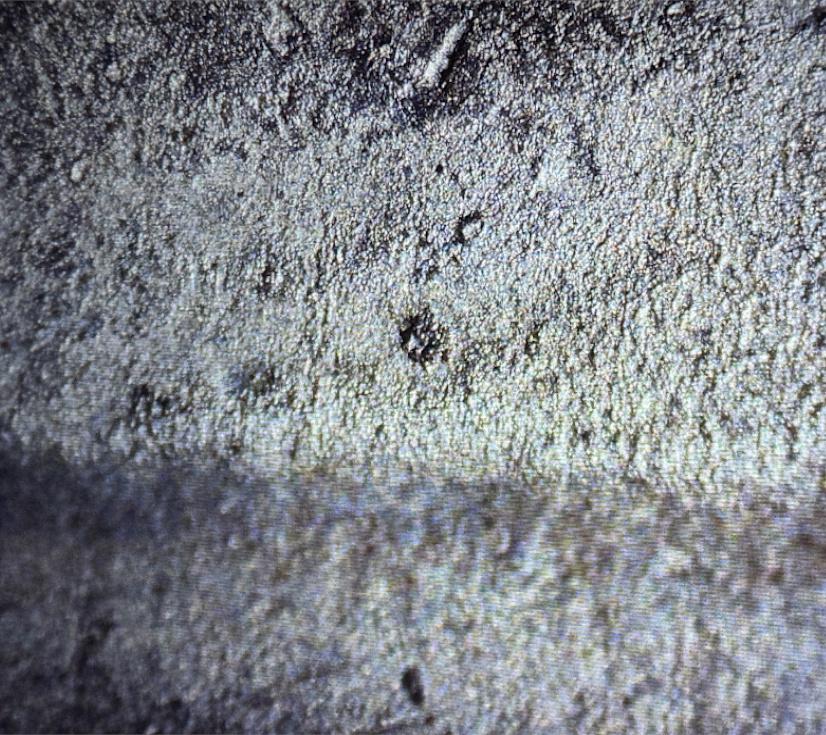

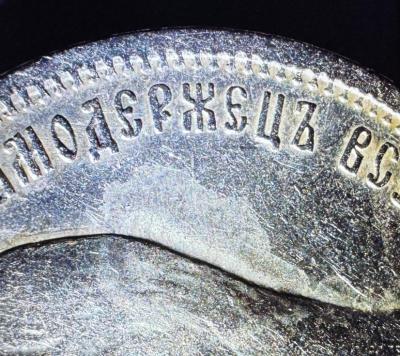

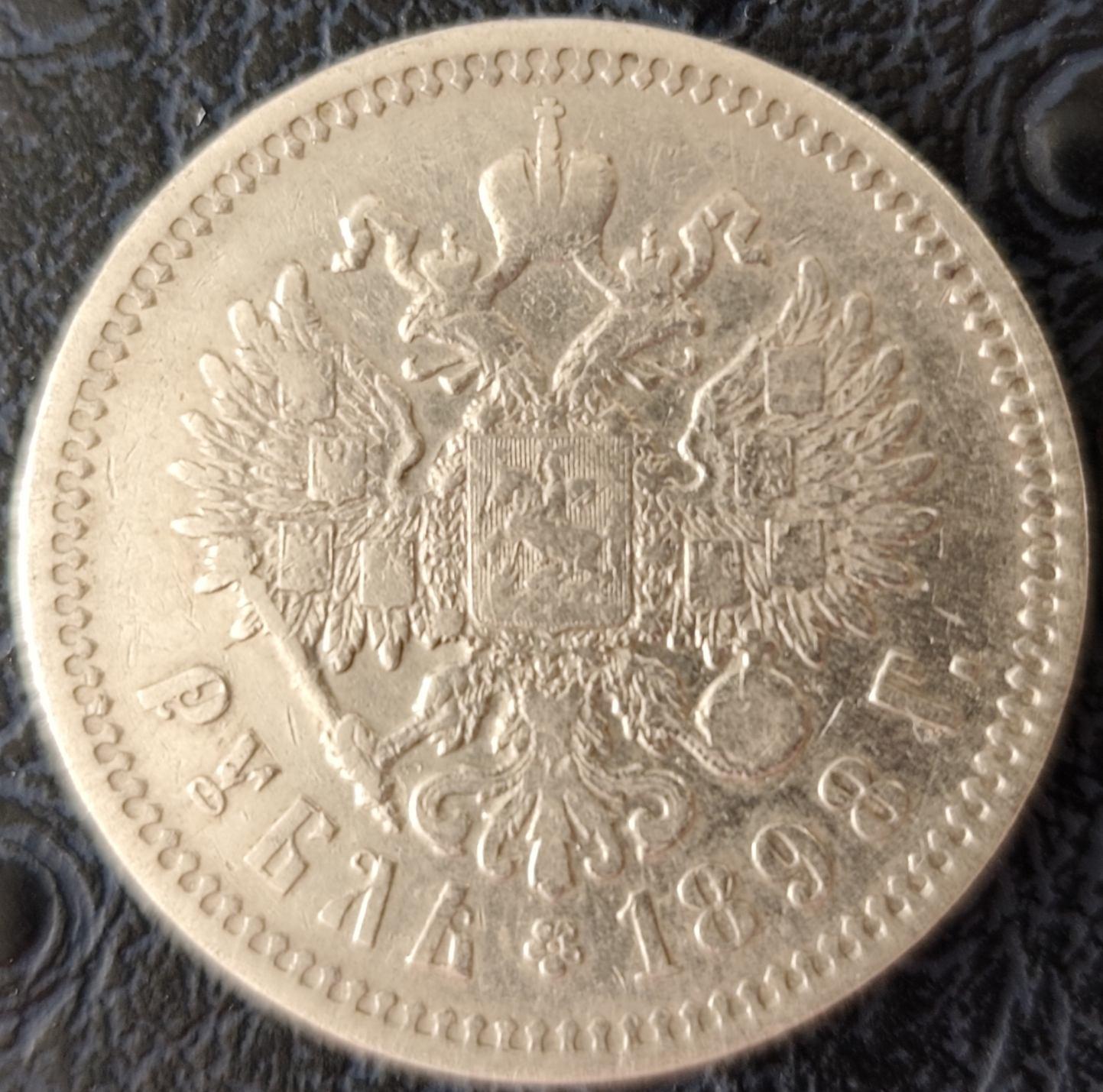

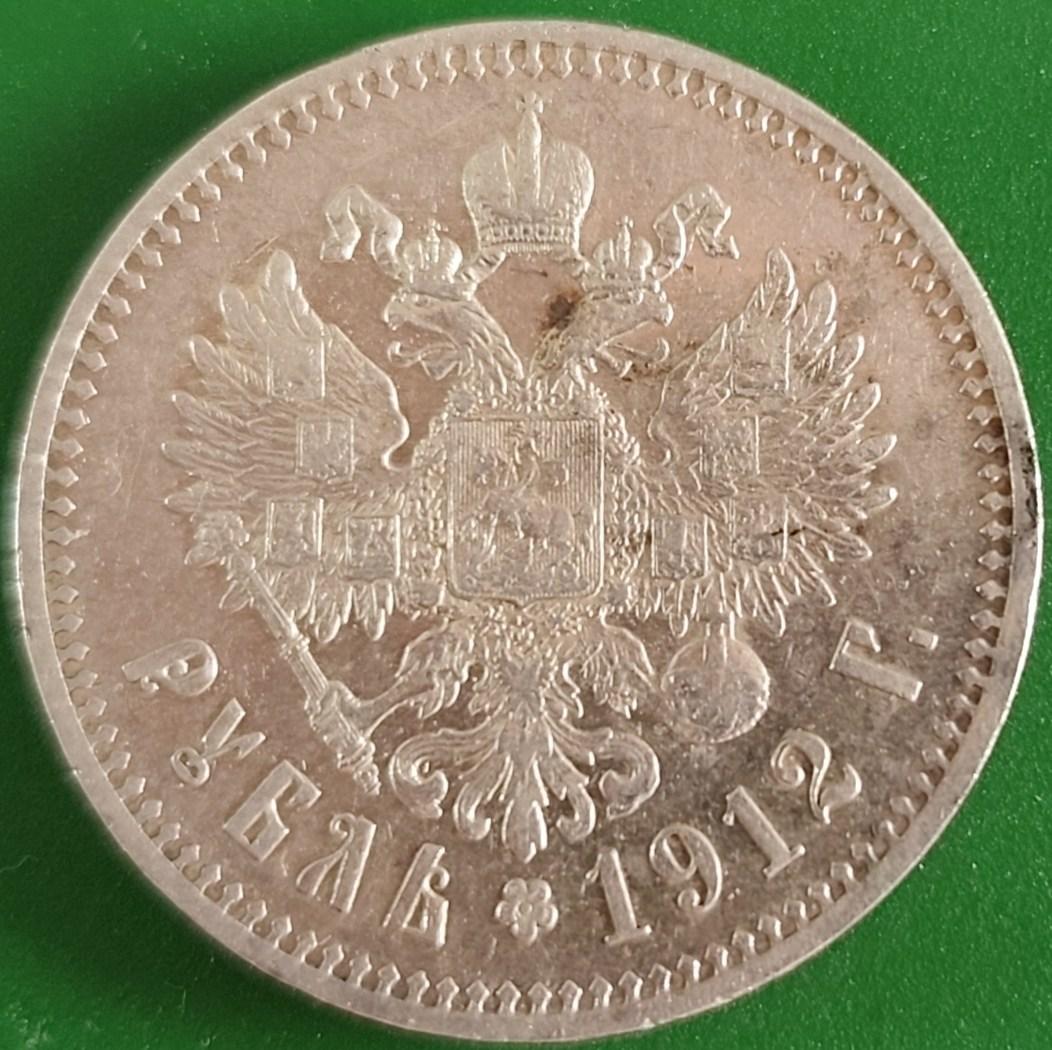

Покажу ещё обратный вариант, когда за белый налёт можно принять разъеденное кислотой поле. Соответственно любые попытки смыть такой "налёт" ещё больше травмируют монету:



[Syrex 988]

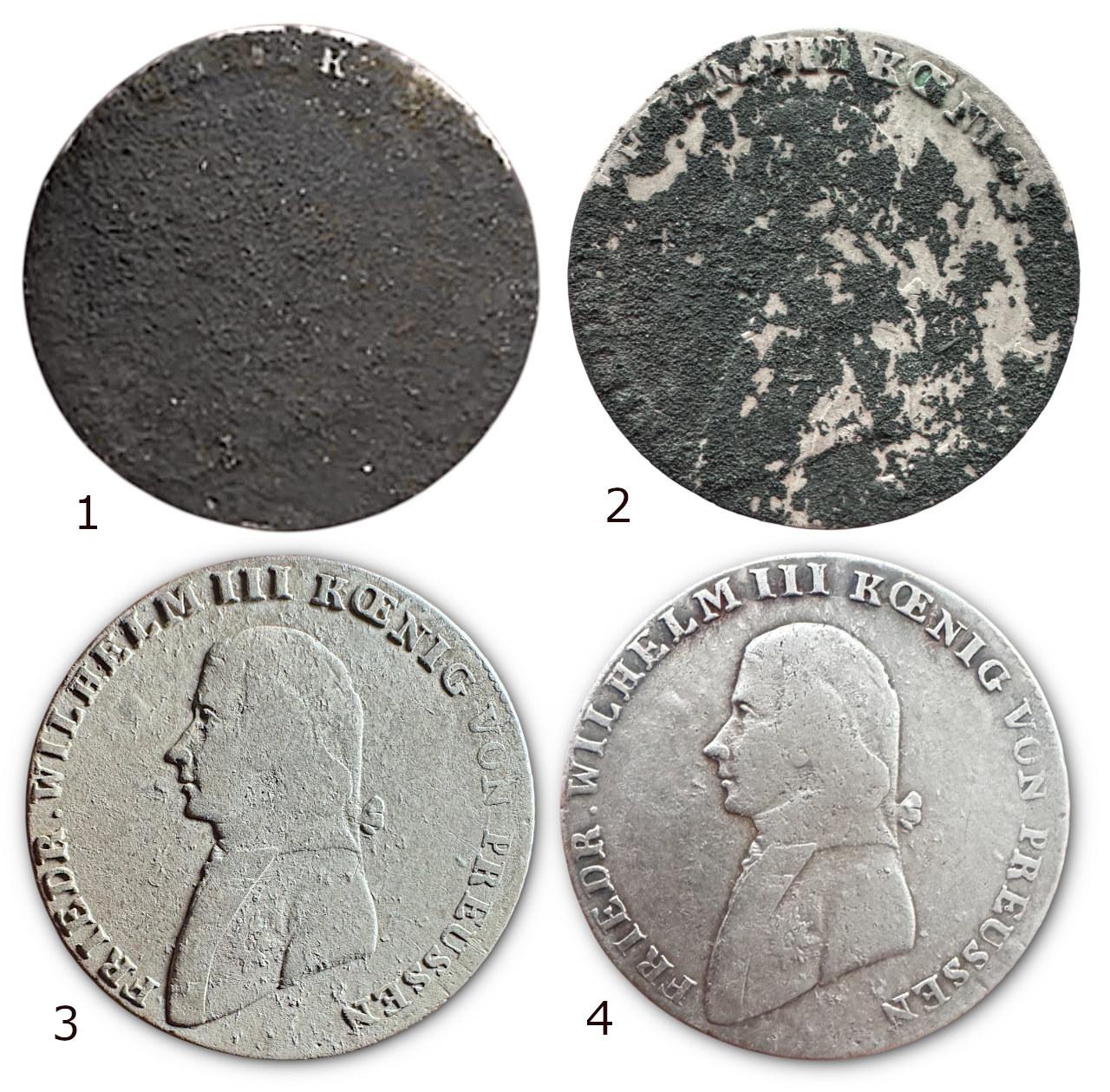

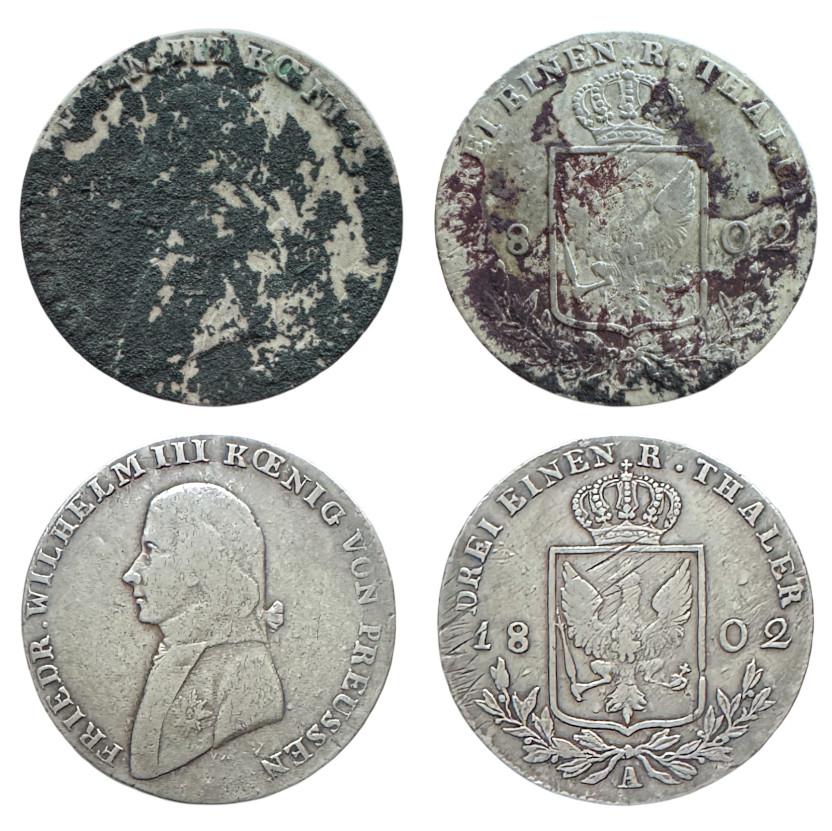

И если интересно, вот пример реставрации 1/3 талера. Немного упрощу пример, покажу только аверс. Монета также из огня, но не сильного. По итогу корка в основном из закиси меди, окиси меди, оксида серебра и минеральных включений. За счёт более низкой пробы серебра (в сравнении с полтинником советов и полтинником Николая II) и более равномерной коррозии поля, удалось немного привести монету в порядок, насколько это было возможно:

1 Изначальное состояние монеты.

2 После аммония углекислого.

3 После ряда повторения действий по восстановлению металлического серебра и растворения закиси меди. Также применялась механическая подрезка и разбивка продуктов коррозии под микроскопом, чтобы не передерживать монету в реагенте.

4 Завершающий этап реставрации с приведением поля к естественному виду.
