Новая книга о Екатеринбургском монетном дворе

[Бездомный_жив 147]

   Екатеринбургский монетный двор. К 300-летию со дня основания: сборник документов / В. В. Аладин, Э. А. Григорьев, В. Н. Мещеряков, А. В. Черноухов.



   Уважаемые коллеги-нумизматы, наш небольшой коллектив рад сообщить о выходе новой книги, посвященной истории Екатеринбургского монетного двора и приуроченной к трехсотлетию его создания.

   Книга представляет собой сборник документов из фондов Государственного архива Свердловской области, Российского государственного архива древних актов, Российского государственного исторического архива и Российского государственного военно-исторического архива.

   В сборник вошло 24 текстовых и без малого 140 графических документов.

   Текстовые документы дают описание строений, принадлежавших монетному двору в разное время, оборудования, инструментов, припасов, в ряде случаев цены на них, сообщают количество чиновников и работников, занимавшихся монетным производством, их имена и фамилии. В нескольких документах приводится технологический процесс монетного двора.

   Графические документы включают в себя планы города Екатеринбурга с показанием места завода и монетного двора, планы самого монетного двора, планы, фасады и разрезы производственных корпусов, чертежи оборудования, проекты реконструкции предприятия.

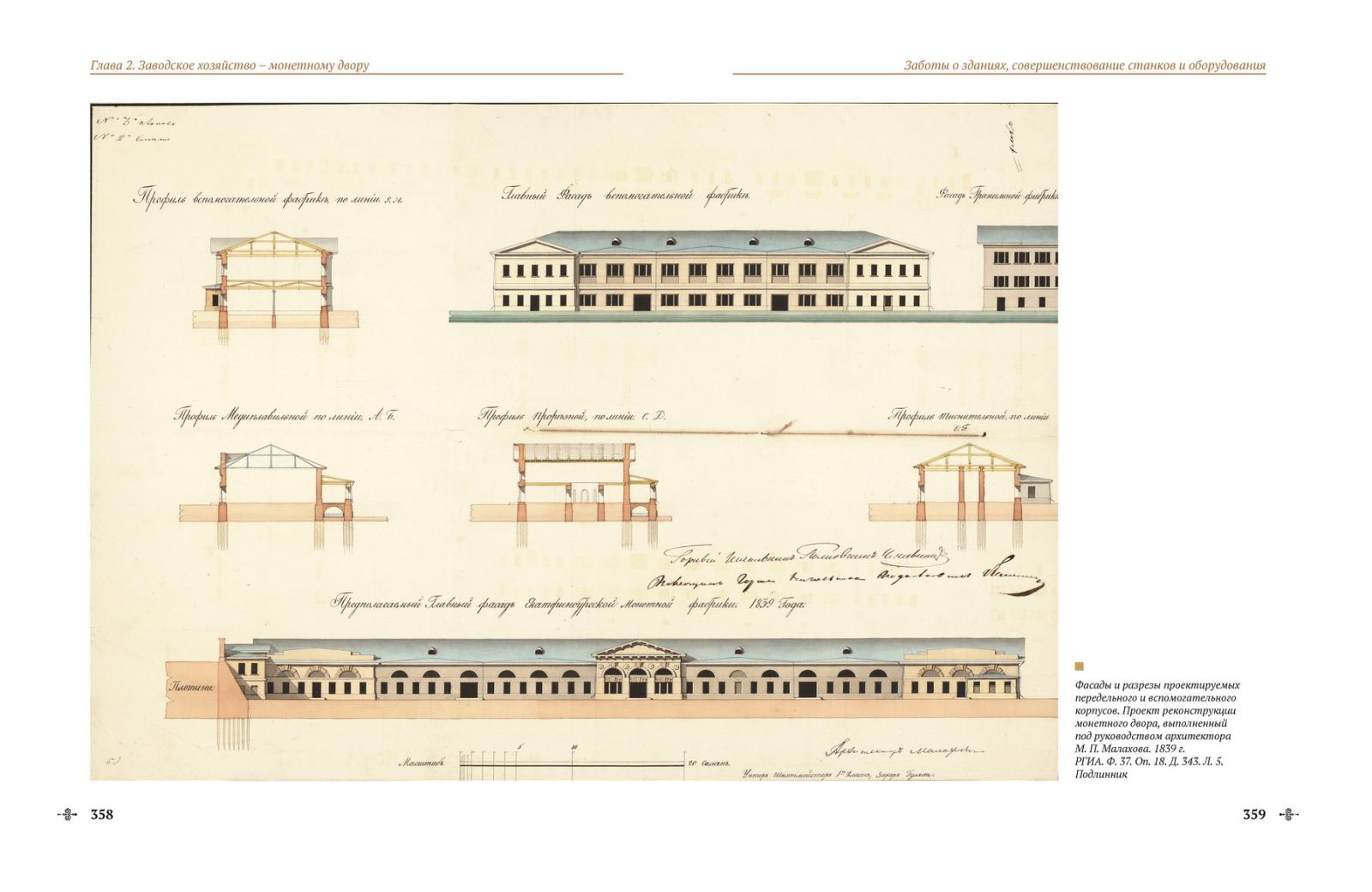

   Большинство документов опубликовано впервые, в том числе проекты реконструкции Екатеринбургского монетного двора архитекторов Свиязева и Малахова 1830-го и 1839-го годов.

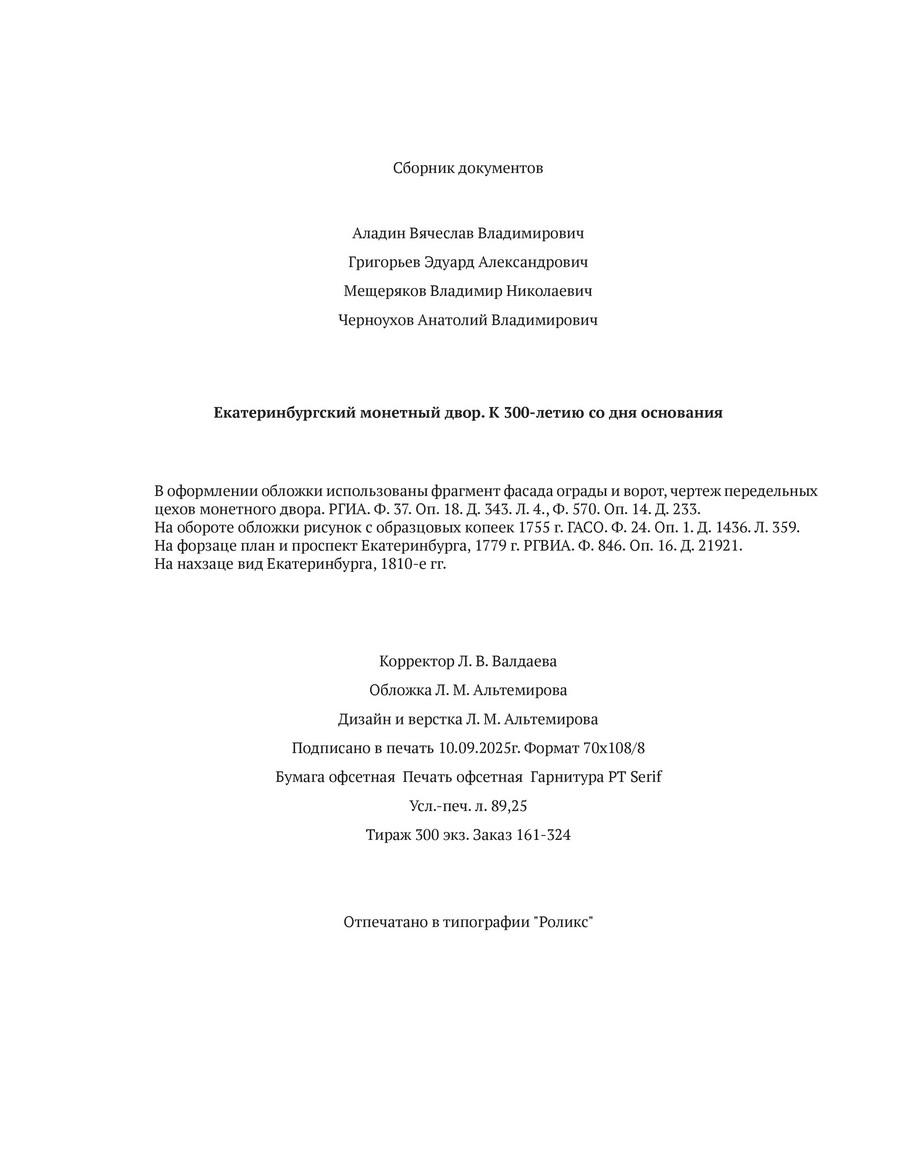

   Формат книги 245х320 мм, полноцветная печать, твердый переплет, 509 страниц.

   С уважением, коллектив авторов.

[Бездомный_жив 147]

И несколько страниц

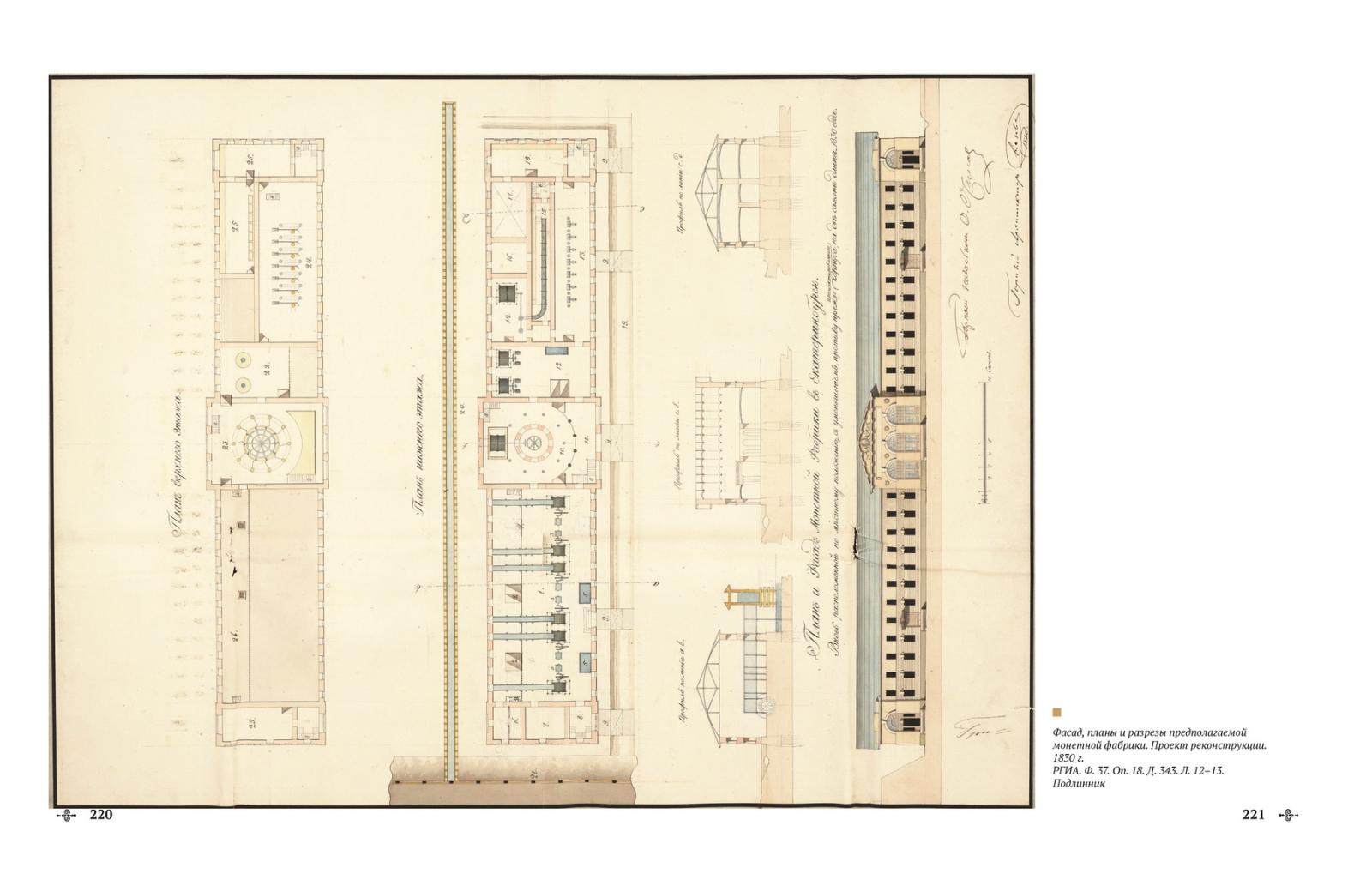

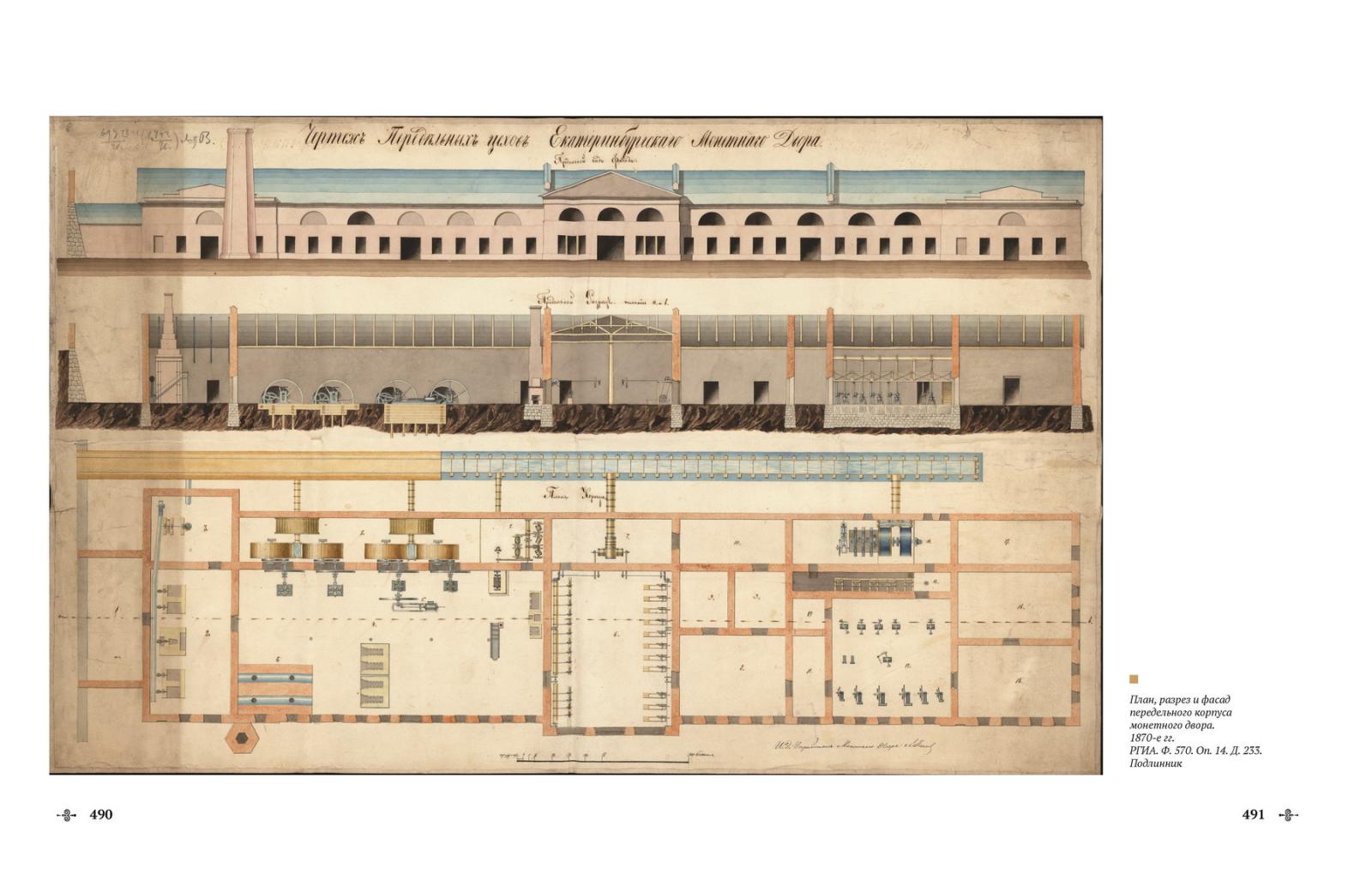

[Византиец. 9 033]

12 минут назад, Бездомный_жив сказал:

Екатеринбургский монетный двор. К 300-летию со дня основания: сборник документов / В. В. Аладин, Э. А. Григорьев, В. Н. Мещеряков, А. В. Черноухов.



   Уважаемые коллеги-нумизматы, наш небольшой коллектив рад сообщить о выходе новой книги, посвященной истории Екатеринбургского монетного двора и приуроченной к трехсотлетию его создания.

Большое СПАСИБО за интересную информацию!

(сейчас, наверняка, в этой ветке появятся вопросы "Где-когда и за сколько можно эту книгу купить?")

[ired004 470]

Свершилось!

Надеюсь наш многолетний труд будет полезен.

С уважением

[Бездомный_жив 147]

9 часов назад, Византиец. сказал:

Большое СПАСИБО за интересную информацию!

(сейчас, наверняка, в этой ветке появятся вопросы "Где-когда и за сколько можно эту книгу купить?")

И от меня Спасибо, за доброе слово!

В ближайшее время, где то в течении недели (сейчас книжки в пути ко мне), выставлю в соответствующем разделе в продажу.

[Бездомный_жив 147]

Ну вот, книжки получены

Продажа книги здесь



[Бездомный_жив 147]

Расскажу немного о содержании книги.



   В сборнике практически отсутствует авторский текст, за исключением коротких вводных статей перед каждой частью. Почти весь объем отдан публикации архивных документов – чертежей и описаний. Подбор их осуществлялся с целью дать по возможности полное (насколько позволило издание в одном томе) представление о местоположении монетного двора, относящихся к нему строениях, оборудовании, инструментах, технологии. Немного о людях. Такой подход делает книгу немного сложной в прочтении, но исключает субъективный авторский взгляд (а также позволил нам не подраться друг с другом).



О разделении на главы и части



   Документы в книге представлены в хронологическом порядке. Она разделена на две главы. Первую – «На территории Екатеринбургского завода» – посвященную денежному производству в то время, когда оно располагалось на территории Екатеринбургского казенного завода, то есть с 1725 по 1807 год. И вторую – «Заводское хозяйство – монетному двору» – с 1807, когда завод был закрыт и все его строения и имущество были переданы в ведение монетного двора, по 1876 год. Каждая глава в свою очередь делится на две части.

   Первая часть первой главы – «Первая четверть века работы» – содержит документы, относящиеся к делу плат в 1725-1727 гг. и чеканке монеты в 1736-1741 гг. и подготовке кружков для Московского монетного двора. Документы за 1748-1751 гг. в сборник не вошли, т.к. во-первых, за 1739-1744 и так дано целых три описания, а во-вторых, описание 1749 Вы без труда найдете у Георгия Михайловича, хоть и в не настолько полном виде.

   Вторая часть – «Приказано работать постоянно» – относится к работе двора с 1755 по 1807 год, до закрытия завода.

   Первая часть второй главы «Заботы о зданиях, совершенствование станков и оборудования» – с 1807 до реконструкции в 1844-1854 годах.

   Последняя часть «Завершение коренной реконструкции, последняя четверть века работы» охватывает период с 1850 по 1876 год, до закрытия монетного двора (если быть точнее, документы, приведенные в ней, датируются 1856-1880 гг.).

[Бездомный_жив 147]

1.1 «Первая четверть века работы»

Первыми даны три распоряжения генерал-майора Геннина отданные 9 октября 1725 г. в то время, когда он остался в Егошихе, а мастеровых денежного дела с канониром Ивановым отправил в Екатеринбург:

1) Инструкция канониру Панкрату Иванову, о том, как организовать следование мастеровых и их инструментов до Екатеринбурга.

2) Указ Сибирскому Обербергамту об организации платного дела с приложением списка мастеровых денежного дела, отправленных в Екатеринбург.

3) Инструкция берггешворену Гордееву. Она была опубликована у Георгия Михайловича, но тогда писари, работавшие на Деммени, допустили неточности и неверные прочтения документа.

Далее

4) Указ Сибирского Обербергамта от 06.12.1725 о перевозки с Уктусского завода меховой (светлицы, в которой делают меха для горнов) на платный двор для размещения в ней разрезных машин.

5) План Екатеринбургской крепости 1726 года, на котором указано местоположение строящегося денежного (платного) двора.

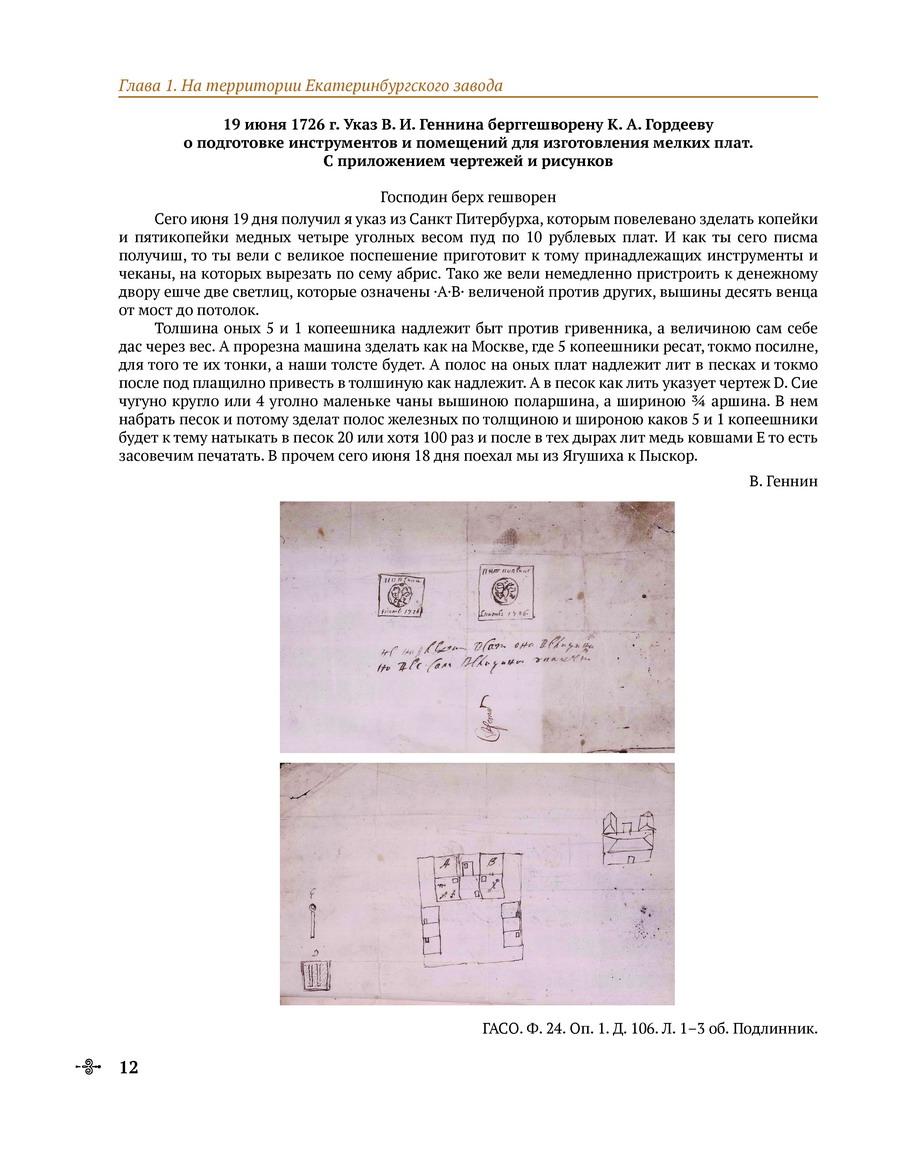

6) Указ Геннина Гордееву от 19.06.1726 о подготовке инструментов к делу пробных пятикопеешных и копеешных плат и строительстве дополнительных светлиц на платном дворе.

7) Сведения о платном дворе и прорезной фабрике из ведомости, поданной заводским управителем Ф. Шеинковым в Сибирский Обербергамт 30.06.1726.

8) Проспект (от слова «перспектива») г. Екатеринбурга выполненный любимцем Геннина Михаилом Кутузовым (именно он рисовал иллюстрации для геннинской рукописи «Генералом лейтенантом...вещах абрисы» больше известной как «Описание уральских и сибирских заводов»).

9) План г. Екатеринбурга 1729 г. его же, Кутузова, работы.



10) План-проспект Екатеринбургского завода 1729 г. Платный двор на него не попал, но на нем есть фабрики, которые использовались в денежном деле. Далеко не все операции выполнялись на платном дворе, некоторые производились на заводских фабриках. На каких – пока не буду афишировать, это тема для дальнейших работ Ну и этот проспект дает хорошее представление об организации вододействуемых махин.



11) Сведения о платном дворе и прорезной фабрике из сменного списка (т.е. документа о передаче строений и материальных ценностей от прежнего руководителя к вновь заступающему) от уже генерал-порутчика Геннина к В.Н. Татищеву от 13.12.1734 г.

12) План г. Екатеринбурга 1734 г. за авторством Никиты Коркодинова.



13) Росписной список (т.е. опять же документ о передаче хозяйства от предыдущего управителя к новому) денежному делу от 07.02.1739 между надзирателем припасов (это чин, соответствует шихтмейстеру, или прапорщику в армии) Алексеем Булгаковым и Алексеем Хрущевым (Булгаков сдал, а Хрущев принял). В нем описаны:
-Контора денежного дела;
-Денежная казна (включая выделанные на денежном дворе монеты);
-Припасы, с ценами на них (можно узнать, сколько стоило масло коровье, канат пеньковый, клей рыбий, сало говяжье, железо, сталь и т.д.);
-Оборудование, инструменты и припасы на мастерском счету в фабриках вне денежного двора, отданных к денежному делу, в том числе:
*в расковочных,
*в обрезных,
*в плащильной,
*в плавильной,
*в кузнице,
*у плотника;
-Строения денежного двора;
-Оборудование, инструменты и припасы у мастеров фабрик денежного двора, в том числе:
*у резчика штемпелей,
*в пожигальной и гуртильной фабрике,
*в печатных фабриках,
*в кузнице у кузнеца и у слесаря;
-Именной список работников денежного дела с их годовыми окладами.

14) Росписной список денежному делу от 01.07.1741 между уже гитенфервальтером Алексеем Хрущовым и шихтмейстером Никитой Кривцовым (Хрущов сдал, а Кривцов принял). В нем описания тех же фабрик, оборудования, припасов и т.д., но по состоянию на 1741 год. Добавилось описание строений заводских фабрик, отданных к денежному делу (расковочных, обрезных, плащильной, плавильной, кузницы), и перечень книг, хранящихся в конторе денежного дела (можно понять какие документы хранились, какая документация велась, а какая не велась).

15) Росписной список денежному делу от 13.03.1744 между шихтмейстером Никитой Кривцовым и шихтмейстером Петром Степановым (Кривцов сдал, а Степанов принял). Этот список составлен по тому же принципу, что и предыдущие два. Но в это время на денежном дворе чеканка монеты не производилась, а готовились кружки для Московского монетного двора. В связи с эти печатные станы из Екатеринбурга были вывезены и печатные фабрики не работали. Переводной стан и другое оборудование, не использовавшееся в этот период, хранилось у целовальника (что этот список и отражает).
Чуть позже продолжу обзор.



Фрагменты чертежей:

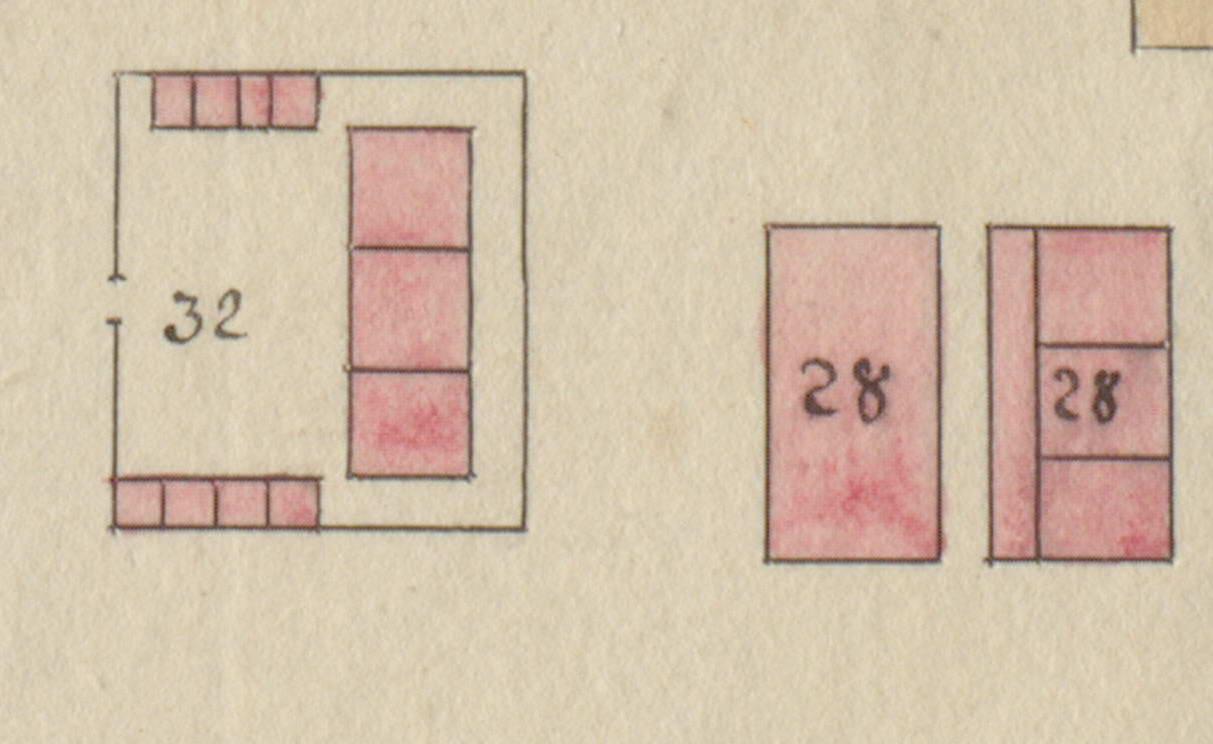

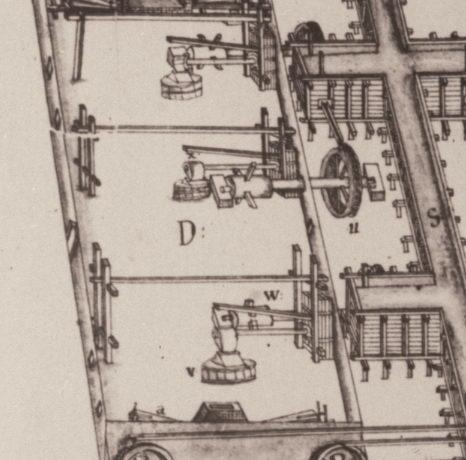

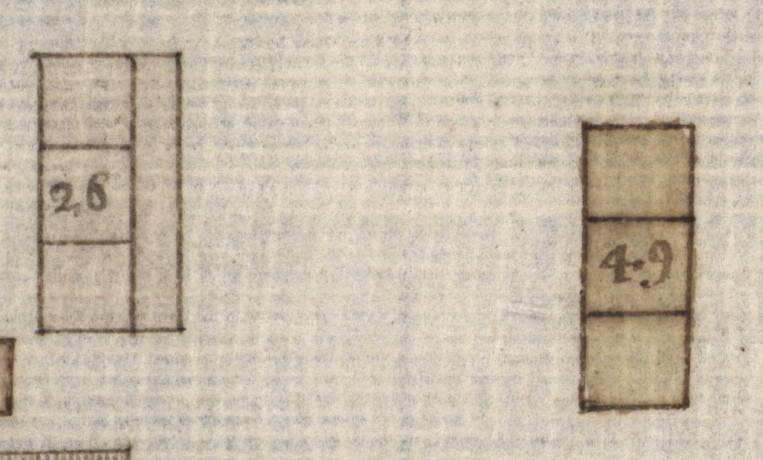

1 и 2 - Строящийся платный двор на плане 1726 г. и подпись к нему.

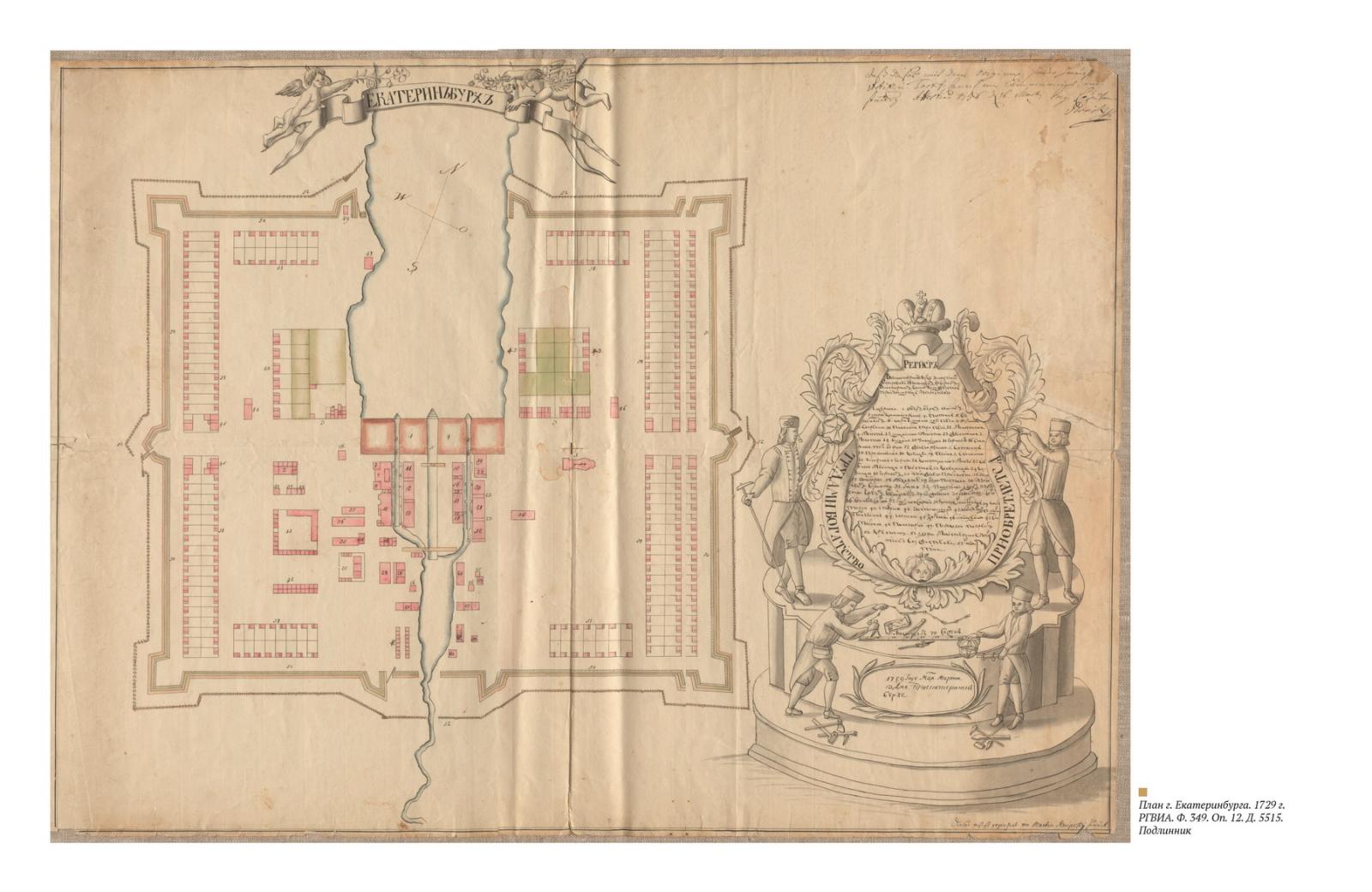

3 и 4 - Платный двор на плане 1729 г. работы Кутузова и подпись к нему.

5 - Молотовая фабрика на плане-проспекте 1729 г. (для представления что за план-проспект такой).

6 - платный двор на плане 1734 г. работы Коркодинова.



Изменено 18 мар 2026, 11:54:19 пользователем Бездомный_жив

[Бездомный_жив 147]

Картинки перемешались

Сейчас они в порядке:

1

6

5

4

3

2

[Бездомный_жив 147]

Продолжу с содержанием



1.2 «Приказано работать постоянно»



16) Требование необходимых для работы монетного двора на 1756-1757 гг. припасов, инструмента и оборудования в связи с возобновлением его действия в 1755 г. Составлено небезызвестным в узких кругах пробирным мастером Михаилом Голышевым (позже он еще поработал и на Сузунском монетном дворе). Подано в Канцелярию главного заводов правления 16.11.1755 г. подполковником Саввой Тихомировым, поставленным «командиром над денежным делом» в Екатеринбурге. Интересно в первую очередь набором расходных материалов, используемых в производстве (а так же при транспортировке) монеты.



17) Описание строений и находящегося в них оборудования, переданных от завода монетному двору от 28.01.1757 г.



18) Два плана вододействуемых тиснительных фабрик прилагавшихся к сметам на их постройку, отправленным на согласование в Сенат в 1763 г. (после случившегося пожара).



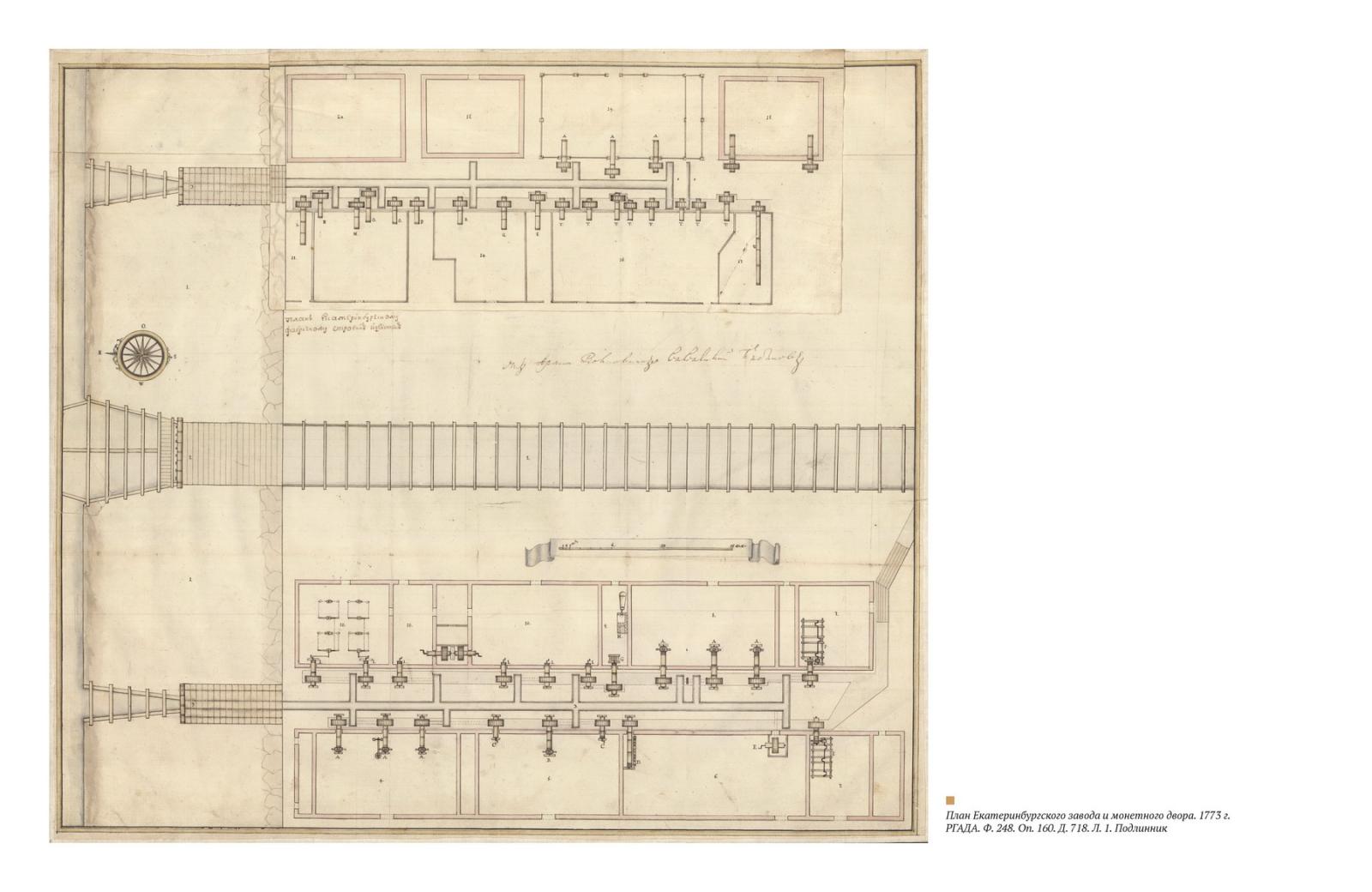

19) План Екатеринбургского монетного двора (и завода) 1773 г. с изъяснениями.



20) План Екатеринбурга 1774 г. с нанесенными вновь построенными укреплениями по случаю опасности приближения войск Е. Пугачева.



21) План и проспект Екатеринбурга 1779 г. На плане показано местоположение монетной экспедиции, старого и нового монетного двора.

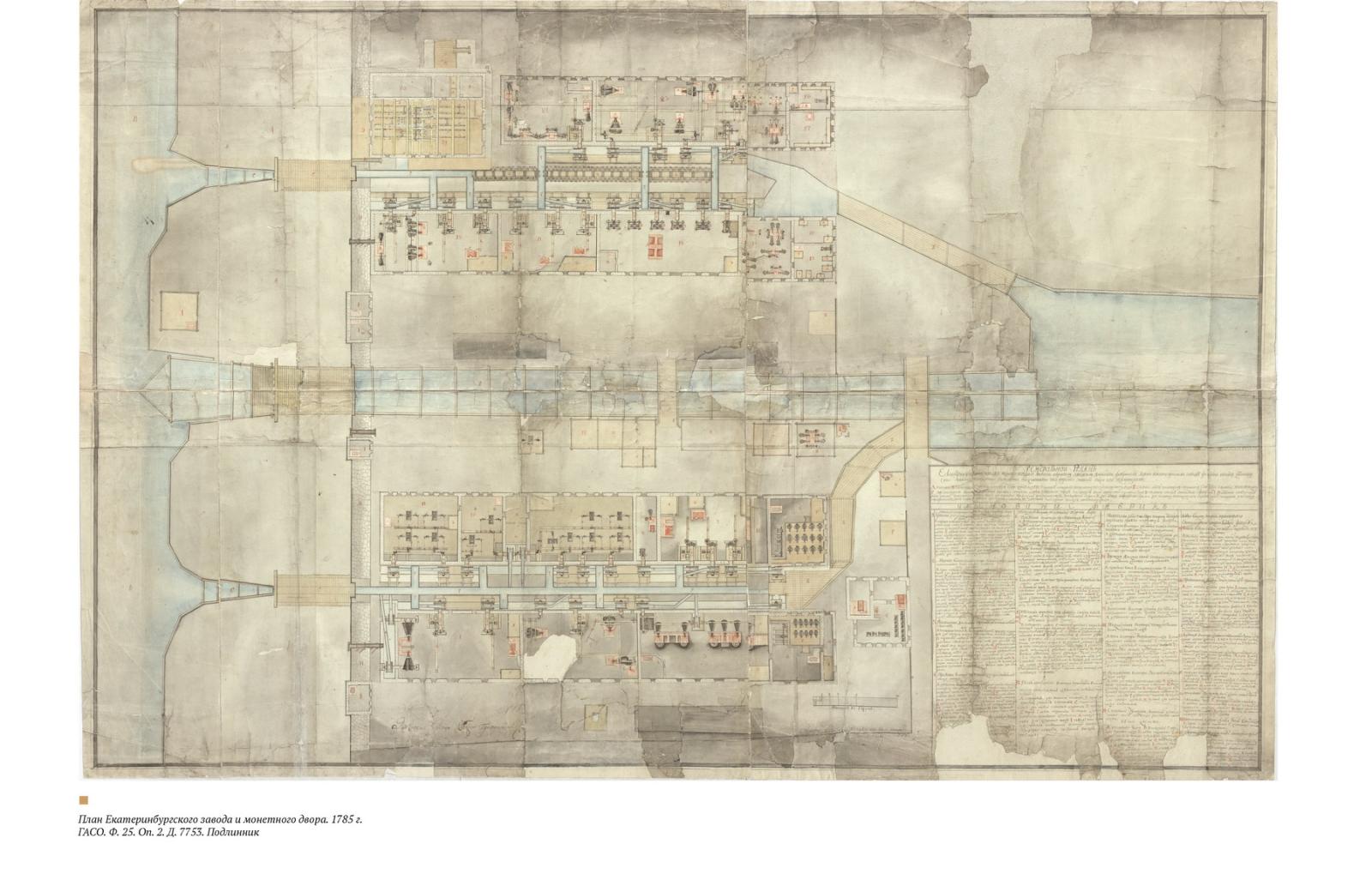

22) Шикарный план Екатеринбургского завода и монетного двора 1785 г. В живую огромный чертеж, не помещающийся на два сдвинутых стола в читальном зале архива. Подписаны все фабрики, прорисовано и подписано все оборудование. Где есть необходимость, даны планы в разных уровнях: на план наклеены клапаны, на которых нарисовано то, что находится выше, когда их отгибаешь – там то, что находится ниже. В книге клапана не стали делать, а дали фрагменты отдельно.



23) План расположение корпусов завода и монетного двора ориентировочно 1780-х – 1790-х гг.



24) Описание строений и оборудования Екатеринбургского монетного двора, а так же нововведений в монетном производстве, составленное по требованию Пермской казенной палаты в 1797 г.



25) План центральной части г. Екатеринбурга с местоположением корпусов завода и монетного двора 1790-х гг.



26) Описание технологии монетного производства на Екатеринбургском монетном дворе, составленное минцмейстером Николаем Мунтом 04.11.1802 г.



27) План монетного двора 1796 г. Такой же прекрасный, как и в п.22. На нем так же наклеены клапаны. Когда составляли книгу, ошибочно посчитали что на клапанах и под ними дана ситуация в разных уровнях, о чем сообщается в подписях к фрагментам. Позднее стало понятно, что это не так и на клапанах нанесена ситуация после производства перепланировки помещений. Переводной стан так же начерчен в новом месте позднее, нежели чертилась основа. Пока затрудняюсь точно сказать, какого года перепланировка, предполагаю, что 1802 – нужно в деталях сравнивать с описаниями. Читатель может произвести разминку для ума и попробовать сделать это самостоятельно, до того, как дадим ответ



28) План и профиль корпуса, в котором располагались плющильная, плавильная, якорная фабрики и кузница. 1804 г. Подлинный. Нанесено и подписано оборудование.



29) Тот же чертеж – копия 1807 г. Дали подлинник и копию для показания прелести инженерной графики того времени. На самом деле красивые чертежи.



30) План и профиль корпуса плющильной, тиснительной, гуртильной, чистительной и прорезной фабрик. 1804 г. в копии 1807 г. Нанесено и подписано оборудование.



31) Чертеж плющильного стана с печью и бочек для очистки кружков. 1804 г. копия 1807 г.



32) Чертеж прорезных, гуртильного и плющильного станов. 1804 г.



33) Чертеж гуртильного стана. 1804 г.



34) Тот же чертеж в копии 1807 г. Тот же случай, что и с п. 29



35) Чертеж тиснительных станов (винтового и для мелкой монеты). 1804 г.



36) Тот же чертеж – копия 1808 г.



37) План и профиль горна для сплавки обрезков. 1804 г.копия 1807 г.



38) План Екатеринбургского завода. 1807 г. с указанием фабрик в том числе и монетного двора.



39) Сведения о Екатеринбургском монетном дворе из «Описания заводов хребта Уральского» Пермского берг-инспектора Томилова 1808 г.



40) и план к этому описанию. На плане нанесено и подписано оборудование.

В 1807 г. было образовано Пермское горное правление, а Пермский берг-инспектор возглавлял это самое правление, т.е. был главой всей уральской промышленности. Павел Егорович Томилов стал первым берг-инспектором. «Описание…» ранее было опубликовано в книге «Горнозаводская промышленность Урала на рубеже XVIII-XIX вв.», изданной в Свердловске в 1956 г. за авторством редколлегии, но очевидно, что основную работу проделали значащийся ниже всех как «ведущий редактор» А.Г. Козлов и В.Я. Кривоногов (в редколлегии, кроме к.и.н. Кривоногова еще два доктора, а Козлов на тот момент ст. н. с.). Тираж этой книги, и без того небольшой (1350 экз.), частично был уничтожен, поэтому книгу эту сейчас найти сложно.

[Бездомный_жив 147]

Глава 2. «Заводское хозяйство – монетному двору»

В 1807 г. Екатеринбургский завод был закрыт и все его хозяйство было передано на содержание монетному двору, включая госпиталь, полицию, лабораторию, казенные дома и здание Горного правления.


2.1. «Заботы о зданиях, модернизация станков и оборудования»

41) План Екатеринбурга 1809 г.

42) План Екатеринбурга 1810 г.
Примечательно, что под литерой «О» обозначена плотинка для заведения бумажной фабрики господ обер-бергмейстера Адольфа Андреевича Агте (помощник горного начальника Екатеринбургских заводов, руководитель лаборатории и амальгамирного производства) и нашего любимого минцмейстера ЕМД маркшейдера Николая Ивановича Мунта. Еще более примечательно, что совместный бизнес в Екатеринбурге имели не только господа офицеры, но и офицеры с мастеровыми! На плане присутствует коннодействуемая лесопильная мельница гиттенфервальтера Полкова (его фамилия, кстати, всплывает в конце 1810-х в деле по разбирательству с большим угаром на ЕМД, о котором у нас готов доклад) с плотинным мастером Усольцевым. Т.е. сословное деление не мешало иметь совместное дело.

43) План Екатеринбургского монетного двора, камнерезной и золотопромывальной фабрики 1818 г. Фабрики, имеющие больше одного уровня (этажа) имеют наклейки-клапана, на которых вычерчены верхние уровни, эти наклейки даны отдельными фрагментами.
На плане можно увидеть три медеплющильные фабрики (одна из них изначально железоплющильная, но использовавшаяся для плющения меди для монетного производства), сколько в них ломовых и указных станов, разогревательных печей для разогрева меди перед плющением на ломовых станах. Вычерчены станы на планах прорезной, гуртильной и тиснительной фабрик, в гуртильной кроме того печи для отжига и вододействуемые очищательные бочки. Можно узнать сколько станов действовало от одного водяного колеса. На какие группы объединены тиснительный станы стоячими валами, с которых передавался крутящий момент на коромысла. Вычерчено все основное оборудование медеплавильной, кузничной, якорной и других фабрик.
Замечательно, что на ЕМД в 1818 г. уже действовало трое цилиндрических мехов, соединенных с горнами духовыми трубами. Говоря современным языком, это три компрессорные станции с системами центрального воздухоснабжения. Правда, как сообщают документы, цилиндрические меха не могли обеспечить воздухом все горны одновременно, потому у каждого горна предусмотрены дополнительно собственные голландские меха. Кому интересно, могут ознакомиться и с камнерезным, золотопромывальным и амальгамирным оборудованием (заточенным под переработку коренных руд Березовского месторождения с обжигом и толчением).

44) План, профиль и разрез цилиндрических мехов и духовых труб конца 1810-х гг. Эти меха обеспечивали воздухом медеплавильную и кузничную фабрики на левом берегу.

45) План и профиль медеплавильной печи (для сплавки черной меди) и план и профиль медеплавильного горна (для сплавки чистой меди) 1818 г.
Черная медь получалась из шлаков, которые толкли и промывали, полученное сплавляли на черную медь, затем ее очищали при плавке и получали чистую медь. Из обрезков, окалины и брака получалась сразу чистая медь.

46) Планы и профили согревательной печи, стана для плющения штыковой меди, а также катального стана для дощатого железа 1818 г.
В это время плющение меди проводилось в два этапа, так бывало не всегда. Бывало и в три, так же менялись форма и размер штыков – слитков меди. На первом этапе разогретая штыковая медь плющилась на ломовом стане. Благодаря разогреву медь при плющении не получала нагартовку и оставалась мягкой перед указным плющением. На втором этапе холодная медь плющилась на указном стане в указную толщину. При плющении на холодную медь получала нагартовку и в прорез шла в таком виде.
Далее идут чертежи (в настоящем обзоре под номерами 47-51), подготовленные для Евграфа Петровича Ковалевского при проведении опытов для определения истинного угара меди в ходе монетного производства на ЕМД в 1819 г. В будущем действительного тайного советника, Министра народного просвещения, сенатора, члена Государственного совета и почетного члена Академии наук, а в тот момент «скромного» двадцативосьмилетнего обер-бергмейстера (подполковника, хо-хо!) и члена Особой комиссии для обревизования Уральских заводов. Опыты эти прошли не без эксцессов, так Мунт в одном из своих рапортов написал: «его высокоблагородие [Ковалевский] весьма горячо и настоятельно требовал от меня ответа, как осмелился я накануне того числа в ночное время придти в ту плавильну и расспрашивать мастеров о работе, и тогда же при произнесении не приличных, как его высокоблагородию, так и моему званию, выражении требовал, чтобы я немедленно вышел из оной...». Чертежи эти ныне хранятся в РГИА в Петербурге.
Немного отвлекусь от монетного двора. Вообще, комиссию эту отправили на Урал из-за беспорядков, произошедших на Гороблагодатских заводах, связанных с очень плохим качеством жизни тамошних мастеровых. Незадолго перед тем, так как на Урале всегда не хватало людей, было прислано 2 263 рекрут из Симбирска и Пензы, из которых 880 благополучно скончались в течение года. Из 1 091 916 руб. 11 коп., выделенных на вспоможение поступающих в непременные работники, до адресатов дошло 226 руб. 10 коп. Зато у Горного начальника Гороблагодатских заводов обер-бергмейстера Августа Федоровича Мейера появился винокуренный завод. Мейера по результатам расследования комиссии с должности сняли, но в интернетах он сейчас фигурирует как «выдающийся горный инженер и организатор уральской металлургии»

47) Планы и профили разогревательной печи и плющильного стана (вообще, повторяет №46, но отсутствует медеплющильный стан, который показан на №49).

48) План и профиль прорезных станов трех родов.
Полосы после плющения на указном стане поступали на прорезку. Кстати, больше половины меди из полос на этом этапе уходило в обрезь.

49) План и профиль плющильного стана и бочек для очистки кружков.
Кружки после прорезки отжигались. Мы же помним, что в прорезку медь поступила нагартованная, т.е. твердая? А после отжига кружки, конечно же, требовали очистки: их засыпали в бочку, бочка вращалась от водянного колеса, а сверху в нее лилась вода.

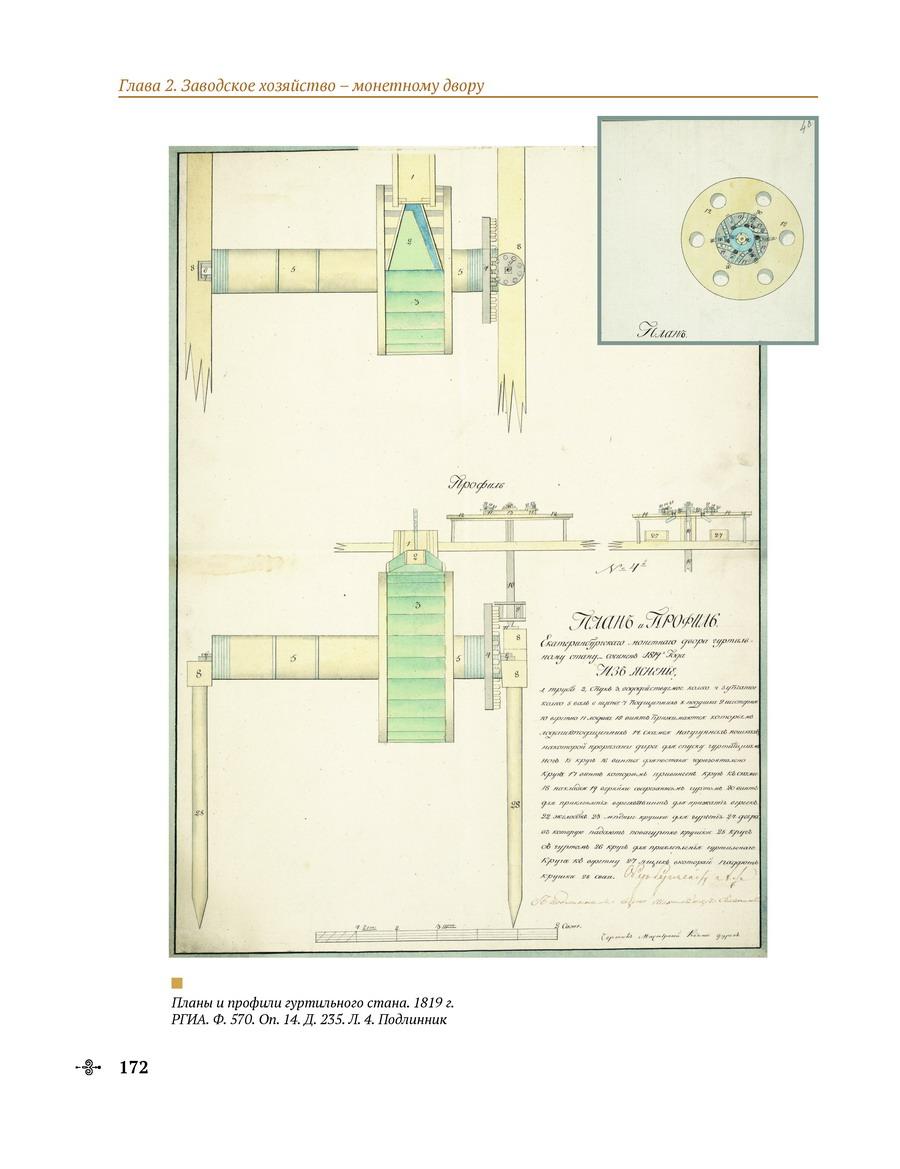

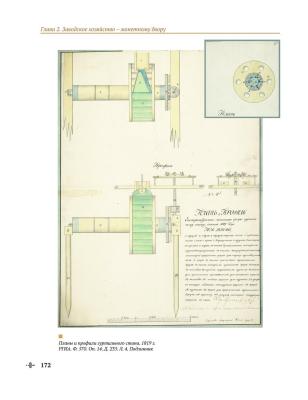

50) План и профиль гуртильного стана.
Отожженные (т.е. теперь мягкие) и очищенные кружки гуртились

51) План и профиль тиснительного стана.
А затем поступали в чеканку.
В связи с маловодием заводского пруда в начале 1813 г. на Нижнеисетском заводу была запущена тиснительная фабрика с 16-ю тиснительными станами, загурченные кружки возились туда с ЕМД, там тиснилась монета и везлась обратно на ЕМД:

52) План и профиль машинам и станам монетного двора при Нижнеисетском казенном заводе, 1813 г.
Проработала фабрика до 1817 года, станки там простояли до осени 1836-го, после чего были сданы в лом. Об этом у нас был доклад на 2-м Российском конгрессе по нумизматике в мае этого года, можно послушать на Рутубе в профиле МНК (посмотреть, к сожалению, только презентацию, демонстрировавшуюся на экране).

53) Акт передачи монетного двора от 1 октября 1822 г. Францем Ивановичем Германом (проставлял литеры «Ф-Г» на монетах, сын Ивана Филипповича Германа) Петру Федоровичу Граматчикову (литеры «П-Г» на монетах). В акте перечислены строения, принадлежащие монетному двору, с датой постройки, назначением, размерами, оборудованием, расположенным в них, оценкой в рублях. В примечаниях указано, какие присутствуют ветхости и какие требуются поправки, ну как положено в акте приемо-передачи.

[Бездомный_жив 147]

Продолжу обзор первой части второй главы. С одной стороны, чтобы те, у кого книги нет, представляли, что в ней есть (оглавление у нас очень лаконичное). С другой, для тех, у кого книга уже есть, дать уточнения, какие то вновь открывшиеся факты, сообщить о допущенных ошибках и т.п. Ну и наконец, для себя любимого дать возможность поработать с опубликованными документами - при подготовке книги всерьез поработать с ними времени просто не было, ведь нужно было уложиться хотя бы в пару лет. Итак.



54) «План Екатеринбургского завода фабричным корпусам, присутственным местам, казенным домам и прочему казенному устройству» 1823 г. Надо понимать, что завод был закрыт в 1807 г. и имеется ввиду, конечно, монетный двор, как он и назван, на более поздней наклейке с легендой на этот план.
По поводу наклейки. План использовался долгое время и на него были нанесены вновь построенные сооружения, из-за чего нумерация сооружений на плане сдвинулась. Первоначальная нумерация была нанесена черными чернилами, после ее сдвига номера были переправлены черными же чернилами. Пользователь, очевидно, ощутил неудобства плана в таком виде и приказал чертежнику нанести номера вновь красной тушью, а на план наклеить легенду с расшифровкой этих номеров. В книге у нас приведены как изначальная легенда, так и исправленная более поздняя.
Вообще, этот план относится к очень большому комплекту чертежей (правда, ныне разрозненному в разные дела) 1823 года, когда по какой то причине (пока не могу сказать какой, хотя историки и краеведы возможно хорошо о ней знают) были вычерчены с натуры все казенные строения Екатеринбурга. Некоторые из них (в первую очередь относящиеся непосредственно к монетному двору и кое-что к горному управлению) приведены в книге и перечислены ниже.

Но после:



55) Плана цехов с оборудованием, без какой либо легенды, который мы датировали 1820-ми годами. На сегодня можно уточнить, что вычерчен он между 1822 и 1824 годами. Ситуация по фабрикам примерно совпадает с их чертежами, датированными 1823-1824 гг. (см. пп. 65-72), но в тиснительной фабрике еще 32 стана, а не 24, как в 1824. Присутствуют стена между якорной (и молотовой) и медеплавильной фабриками, а так же каменная палатка вокруг минерального ключа, выстроенные в 1822 г. судя по п.53 в этом обзоре. План довольно потрепанный.
Ну а теперь чертежи 1823 г. Для тех, у кого книжка есть, дам номера этих зданий на плане (в нумерации 1823-го года, т.е. черные цифры до исправления), хотя их можно найти и по легенде на стр. 187.

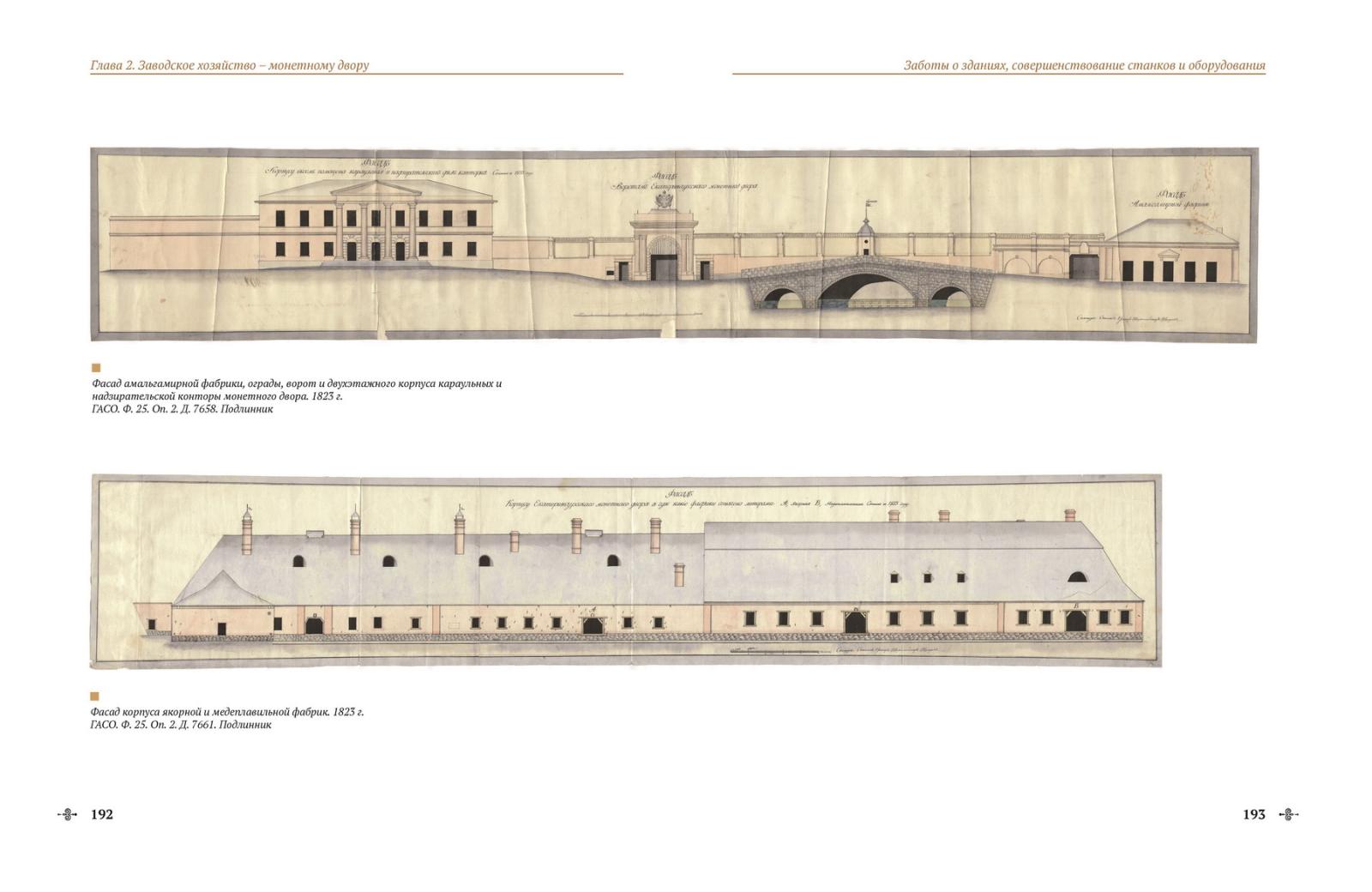

56) Фасад амальгамирной фабрики (№10 на плане), ограды, ворот и двухэтажного корпуса караульных инадзирательской конторы монетного двора (№13). Можно увидеть ворота монетного двора с государственным гербом над ними, корпус конторы, через который каждый день заходили на работу и выходили с нее сотрудники монетного двора.



57) Фасад корпуса, в котором располагались якорная и медеплавильная фабрики (№7 на плане). Т.е. правый от правого ларевого прореза. Ларевой прорез – то, по чему подавалась вода на вододействуемые колеса. В Екб их было два – на правом и левом берегу (справа и слева от «вешняшного» прореза, по которому спускалась лишняя вода из пруда в весеннее половодье).
Якорная – фабрика в которой отливали крупные чугунные вещи (например, сами чугунные станы, на которых располагают их прибор). С медеплавильной все понятно – для сплавки меди из обрезков, крох (так называли брак полос, кружков и монет), окалины и земель (то, что отвалилось от заготовок в процессе обработки в печах, у плющильных, прорезных, гуртильных станов, в очистительных бочках, на пол цехов – все это собирали), а так же из «соков» - шлака от плавки меди.



58) Фасад корпуса прорезной, плющильной, гуртильной и тиснительной фабрик (№8 на плане). Это левый корпус у правого ларевого прореза. Ну кстати, в этом корпусе было две плющильные фабрики. Была еще третья – на левом берегу.



59) Фасад корпуса плющильной, медеплавильной, кузничной и слесарной фабрик (№9 на плане). Это корпус справа от левого (на левом берегу) ларевого прореза.
В кузничной и слесарных фабриках готовили железные и стальные припасы, прибор станов и т.д. Так в кузничной готовили заготовки штемпелей: наваривали на железные болванки, которые заправлялась в коробки тиснительного стана, стальные наварки (у него было две коробки: верхняя и нижняя, для верхнего и нижнего чеканов). Такая конструкция чекана дает понимание, как появлялись трещины, а штемпелем продолжали пользоваться: трещины происходили в более твердой стальной наварке, но и треснувшая она оставалась наваренной на более пластичную железную основу, поэтому то штемпель и не разваливался на куски. Наварку делали путем разогрева до красна под флюсом, соединяли свариваемые части и били молотом пока не сварится. Затем после наварки делали отпуск и заготовку отдавали в штемпелерезную. Готовый штемпель опять поступал в кузничную, где закалялся для работы. Если штемпель нужно было исправить, то его сначала отпускали, исправляли и опять закаляли. Отпуск и закалка – это дело кузнецов, в штемпелерезном цеху этим не занимались.
Плющильная в этом корпусе, как раз та, где еще и железо плющили.



60) Фасады корпусов, пристроенных к заводской плотине (скорее даже встроенных, в подпорную стенку).
Это два двухэтажных корпуса слева (№14 плане, или №4 красными чернилами) и справа (в 1823 не был пронумерован, а красными чернилами №5) от вешняшного прореза. В корпусе на левом берегу в 1823-м обитали резчики штемпелей. В это время рядом находился переводной стан (на плане №15) в отдельной избушке (почему то его местоположение часто меняли, при том, что он вообще не легкий).
В корпусе на правом берегу прежде находилась контора надзирательских дел, но к 1823 г. переехала напротив, вдоль реки в двухэтажный корпус (см. п.56).
Ко времени, когда здания перенумеровали красными чернилами, в корпусе на левом берегу была уже инструментальная, а резчики переехали в корпус на правом берегу.



61) Планы и фасад кладовых: на первом этаже монетного двора, на втором – занимаемых вещами припасного офицера монетной конторы (№32 на плане, или красными чернилами №20).



62) Планы и фасады нескольких зданий состоящих на балансе монетного двора:



-Главная контора (№22), построена еще при Геннине (строительство закончено в 1735 – как раз при смене его Татищевым), стоит до сих пор, правда пережила реконструкцию под руководством известного у нас в городе архитектора Малахова, поэтому нынешний главный фасад несколько отличается от показанного в 1823-м.



-Заводская лаборатория и школа(№23). Сейчас на ее месте колледж им. Ползунова.



-Три чулана для хранения припасов.



-Меховая и шорная (№26). В ней изготавливались кожаные изделия, в том числе голландские меха для горнов и печей, ремни для соединения коромысел тиснительных станов со стоячим валом и т.д.



-Лютеранский молитвенный дом (№33). Немцев-протестантов у нас было много.



-Казенная баня (№35).



-Ротный дом Горной военной команды (№36).



-Плотничный сарай (№28).



63) План и фасад казенного двухэтажного здания. Честно говоря, не смог его найти на плане, скорей всего он на него не попал – располагался за его пределами.



64) Планы и фасады плотничного сарая и бывшего архива.
Далее идут чертежи фабрик монетного двора. На чертежах показано все оборудование, подписано цифрами и дана легенда, какой цифрой, что обозначено.



65) План и профиль (сейчас говорят разрез) плющильной фабрики, той что располагалась в корпусе на левом берегу, в котором медеплавильная, кузничная и слесарная. 1823 г.



66) Такие же план и профиль (разрез) второй плющильной фабрики, располагавшейся в левом на правом берегу корпусе, между подпорной стеной плотины и тиснительной фабрикой. 1823 г.



67) Такие же план и профиль третьей плющильной фабрики, в том же корпусе но между тиснительной и прорезной фабриками. 1823 г.



68) План и профиль бочек для очистки медных полос. 1823 г.



69) План и профиль прорезной фабрики. 1824 г. В ней 20 прорезных станов, действуемых от двух водяных колес.



70) План и профиль тиснительной фабрики. 1824 г. При построении «профиля» (разреза) допущена ошибка: не существует такого сечения и такого направления взгляда, при которых были бы видимыми показанные на разрезе детали. Тем не менее, при понимании в чем ошибка, чертеж дает представление об элементах, которые бы в разрез не попали, будь он выполнен верно.



71) План и профиль тиснительной фабрики, но с уже исправленным профилем:) 1824 г. В тиснительной 24 стана от 4 стоячих валов на двух водяных колесах.



72) План и профиль якорной фабрики. 1823 г. Там уже довольно пустынно
