Выкусы. Технология вырубки?

[Генезис 10]

Всем привет. Прошу подсказать. Почему на плакированных монетах в выемках выкусов плакировка располагается, например, со стороны аверса, а по всему остальному гурту, включая антивыкусы,- со стороны реверса.

Возможно такая тема уже рассматривалась, тогда прошу дать ссылочку.

[sova159 7 736]

Не совсем понял вопрос.

Часть плакировки действительно "наезжает" на гурт иногда, при определённых условиях, даже может закрыть весь гурт.

Причём - произвольно (аверс/реверс), ибо вырубка заготовки и чеканка разные операции.

Покажите! Что Вас интересует.

С уважением.

[Прапор 694]

При вырубке заготовки из целого листа, пуансон, движущийся сверху вниз, сразу обрезает верхнюю плакировку, и продавливая заготовку вниз, натягивает нижнюю плакировку на гурт заготовки. Нижняя плакировка не обрезается точно, т.к. между матрицей и пуансоном есть зазор. Бывают, правда, случаи, когда обе плакировки обрезаются практически сразу (это при использование новых пуансона и матрицы), но всё равно одна из них будет немного налезать на гурт. Такое явление характерно, например, для магнитных 10к 2006 М. Кстати, такие монеты быстрее сгнивают, т.к. большая часть стального гурта оказывается открытой. При этом, нижний угол заготовки меж плоскостью и гуртом будет иметь радиус, а верхний угол - будет с прямым углом, и возможно даже с облоем.

Возвращаемся к листу, из которого только что вырубили заготовку. У него в отверстии будет зеркальная картина - сверху будет натянутая плакировка, а внизу - участок "рваной" стали. По-научному натянутая плакировка называется "блестящий поясок". На соседнем об этом очень подробно писал прохожий1.

При вырубке некондиционной заготовки (с выкусом) из такого участка листа, такая заготовка получит на всей окружности (кроме выкуса) сверху чётко обрезанную плакировку, за ней матовую стальную зону, и внизу "блестящий поясок".

[витёк017 6]

Осмелюсь спросить.А на отверстии образованном от вырубки кружка тоже плакировка натягивается?

С уважением.

[Прапор 694]

Осмелюсь спросить.А на отверстии образованном от вырубки кружка тоже плакировка натягивается?

С уважением.

Если лист, из которого вырубается заготовка, плакированный, то да.

[Генезис 10]

Благодарю Вас! Систему понял. А то я уж грешным делом начал думать о переворота листа, либо пуансона с маточником...

[Генезис 10]

Прошу прощения за маточник. Смартфон что хочет, то и пишет...

Изменено 20 дек 2016, 16:54:47 пользователем Генезис

[витёк017 6]

Осмелюсь спросить.А на отверстии образованном от вырубки кружка тоже плакировка натягивается?

С уважением.





Если лист, из которого вырубается заготовка, плакированный, то да.

Тогда почему на выкусах я не видел этого.Просмотрел много картинок.

[Цыган 939]

Тогда почему на выкусах я не видел этого.Просмотрел много картинок.



Потому что утяжка верхнего слоя на отходе бывает только со стороны пуансона, значительно меньше и реже.

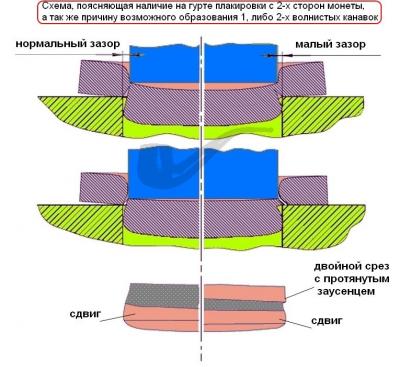

Краткая визуализация для наглядности.



[витёк017 6]

Короче хрен разберешь кто из вас прав.Благодарю.

[sova159 7 736]

Короче хрен разберешь кто из вас прав.Благодарю.

Так одно и тоже говорят, нет противоречий! Культурный вы наш.

[витёк017 6]

Как тебя много!И везде ни о чем.

[an_38 2 047]

Я как-то показывал лист после вырубки заготовок

И заготовку, там хорошо было видно,

Только тему эту не могу найти.

[Цыган 939]

Я как-то показывал лист после вырубки заготовок

И заготовку, там хорошо было видно,

Только тему эту не могу найти.



an_38: Лист с вырубки 1 копеечных монет.

[Генезис 10]

Интересная тема, с удовольствием почитал. Спасибо.

[Генезис 10]

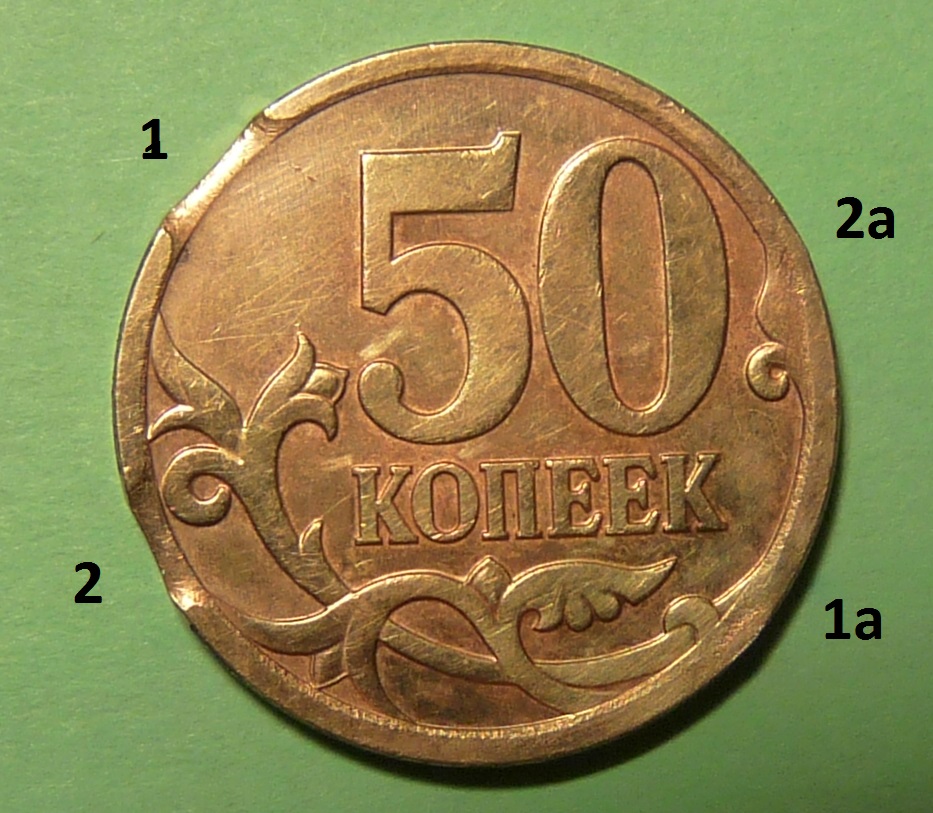

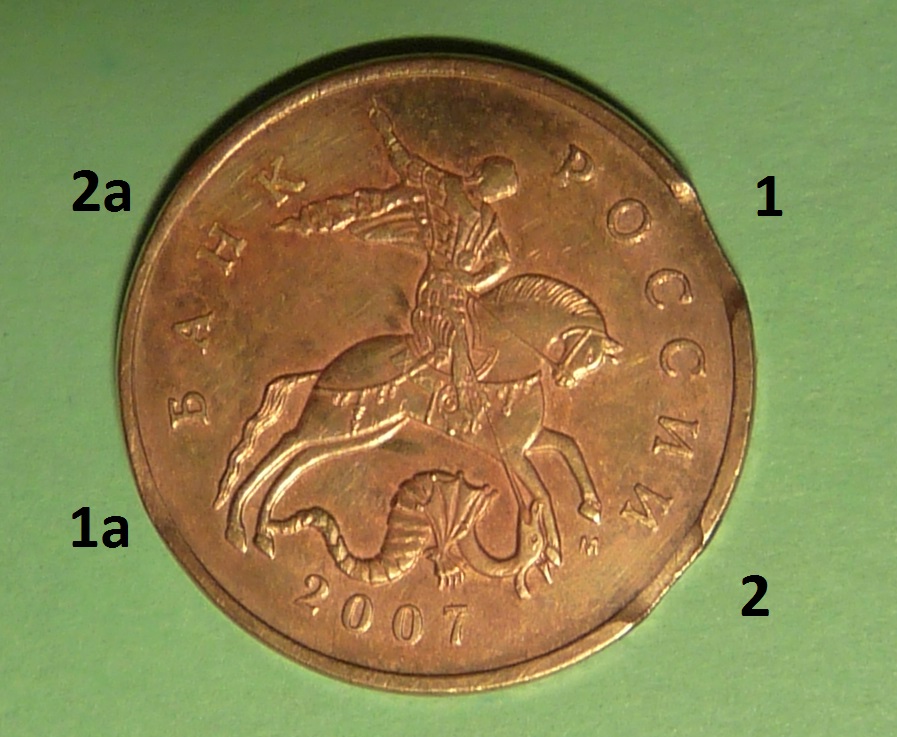

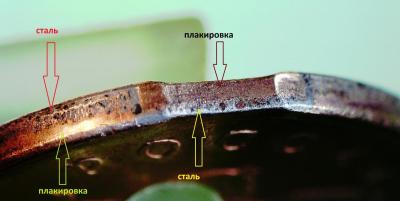

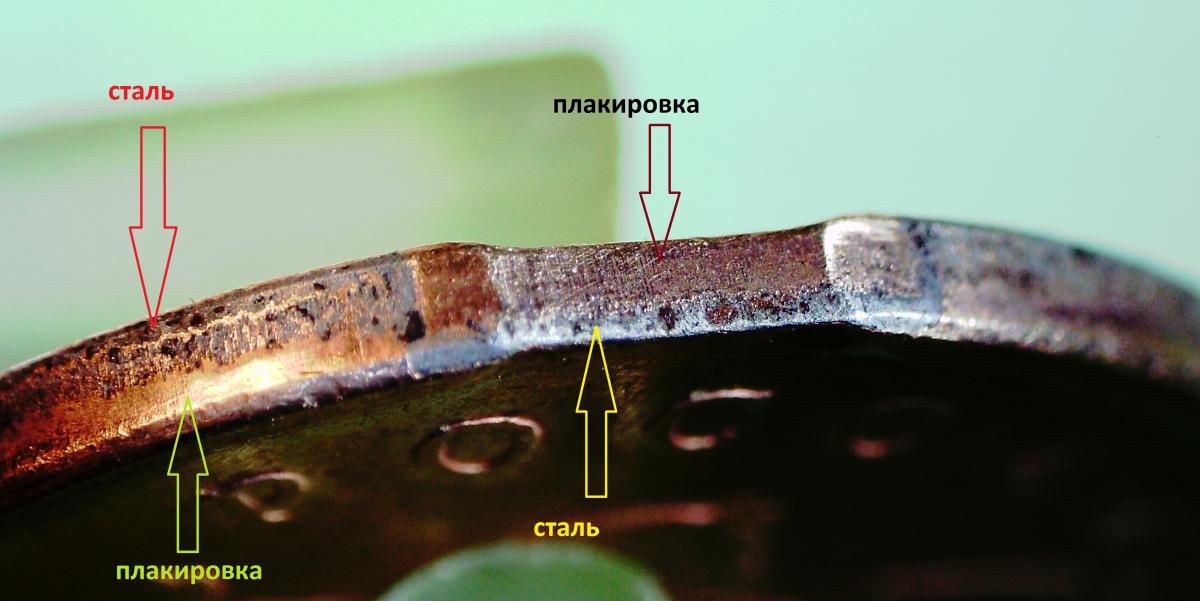

Всем привет! Наконец-то дома. Показываю "виновницу" моего вопроса. Если кто-то может показать торец "края листа" на плакированной монете (или просто описать расположение плакировки), буду очень благодарен.
