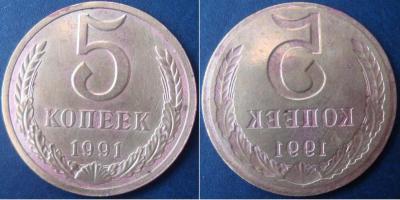

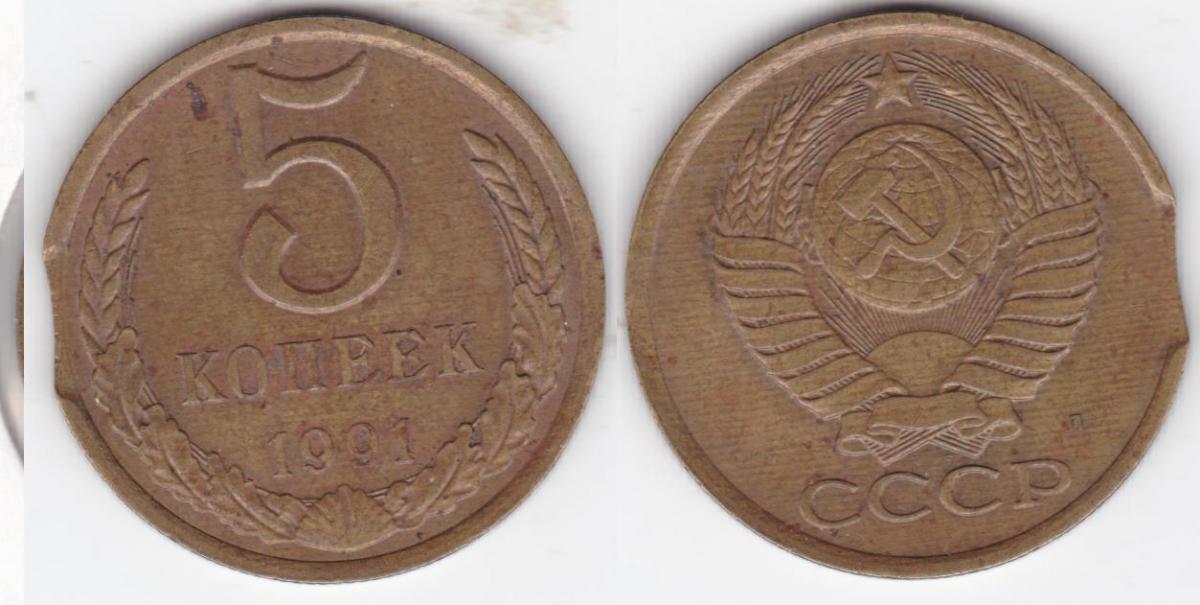

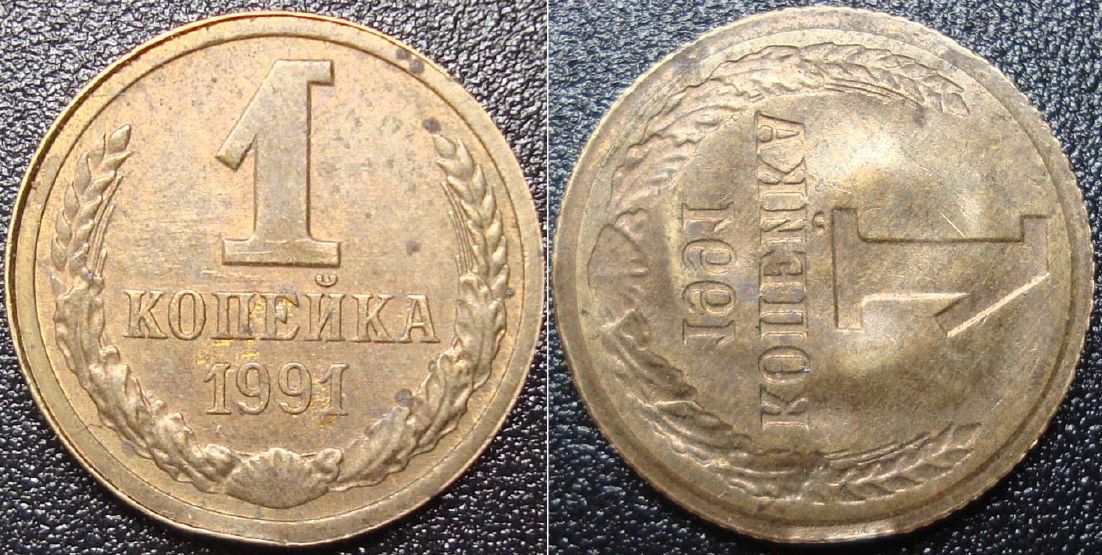

5 копеек 1991г - инкузный брак


1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

5 копеек 1991г - инкузный брак

По этим фото видится фотошоп, надо в плоскости.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

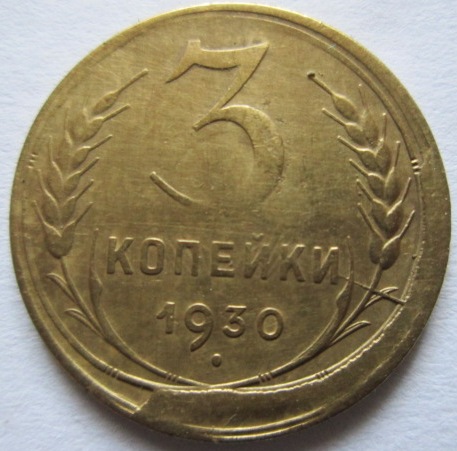

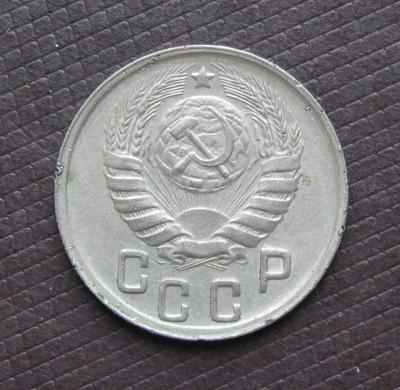

такой сипатишный скол


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Скол



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

О выкусах и краях листа.Некоторые особенности.Картинки.Размеры чеканного кольца и его конфигурация условны.





0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

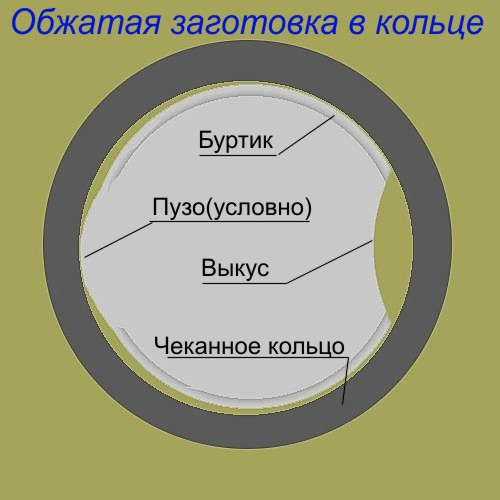

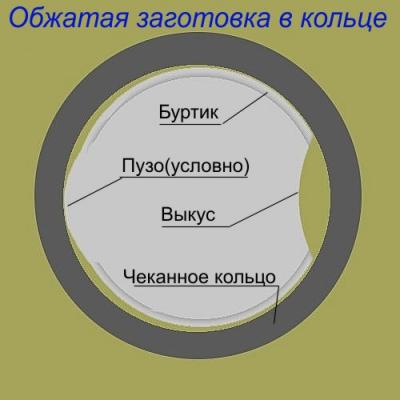

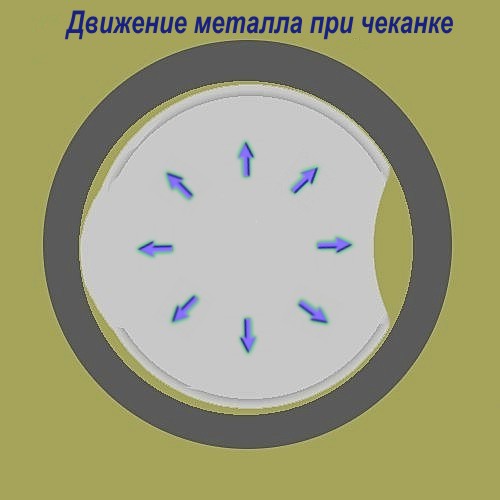

После обжатия(калибровки) заготовка имеет примерно такой вид как на картинке 1 и2."Пузо"-не обжатая часть заготовки.Почему оно получается-отдельная тема.На картинке 2 показано направление движения металла при чеканке.

Монету отчеканили.Что имеем?

1.Выкус.Движение металла при чеканке в направлениях указанных стрелками ограничивалось печатным кольцом,а движение металла в зоне выкуса такое ограничение не имеет.Следовательно, радиус выкуса изменится в сторону увеличения или изменится кривизна дуги.И в итоге,если вставлять монету данного номинала,она будет болтаться в выкусе,а не прилегать плотно.Некоторые умельцы,при изготовлении вручную такого "брака" стараются сделать выкус по монете, так,чтобы выкус повторил радиус готовой монеты и точно прилегал к дуге выкуса.



Аналогично и с краем листа.Край не может быть ровным. Движение металла от центра к краю ничем не ограничено.

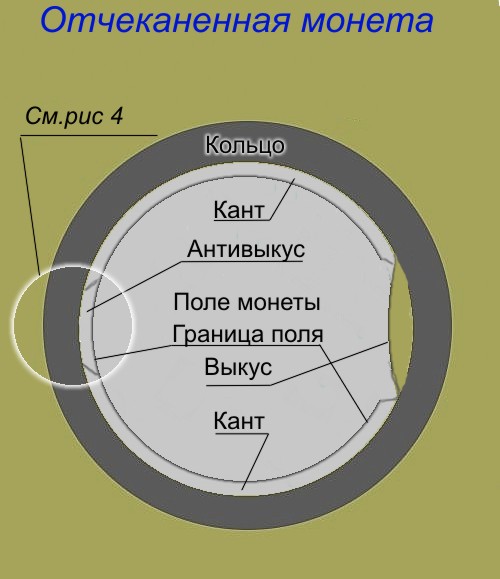

2.Антивыкус.Внешняя граница сформирована кольцом,внутренняя - полем штемпеля.Не могу понять спецов,которые считают,что граница поля перед выкусом может отсутствовать.Почему?Неужели виновата вырубленная заготовка,которая имеет форму чашки?Встречались ли вам монеты,имеющие форму чашки?Не думаю.Штемпеля выправят эту чашку и оставят границы поля перед кантом и антивыкусом.

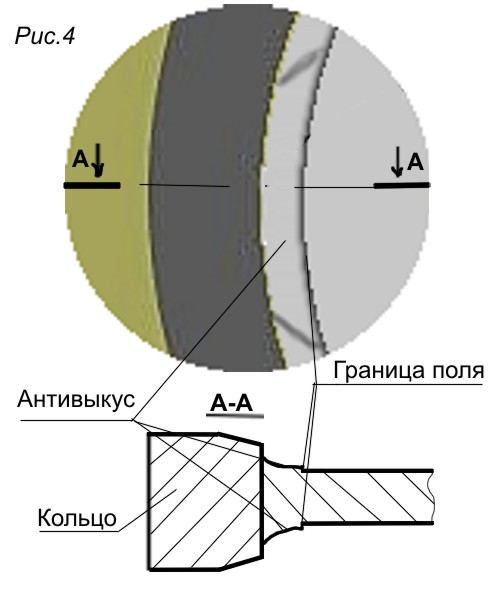

Рис 4.Там я показал какую форму по высоте имеет антивыкус.На периферии монеты он выше ,чем у границы с полем. Все это связано с движением металла при чеканке.Пузо уперлось в кольцо и металлу двигаться сподручнее вверх над полем.

Готов обсудить мои выводы.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Бл.. и хрен куда ему плюс поставишь...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Читать следует:



Аналогично и с краем листа.Край не может быть ровным. Движение металла от центра к краю ничем не ограничено.

2.Антивыкус.Внешняя граница сформирована кольцом,внутренняя - полем штемпеля.Не могу понять спецов,которые считают,что граница поля перед антивыкусом может отсутствовать.Почему?Неужели виновата вырубленная заготовка,которая имеет форму чашки?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

После обжатия(калибровки) заготовка имеет примерно такой вид как на картинке 1 и2."Пузо"-не обжатая часть заготовки.Почему оно получается-отдельная тема.На картинке 2 показано направление движения металла при чеканке.

Монету отчеканили.Что имеем?

1.Выкус.Движение металла при чеканке в направлениях указанных стрелками ограничивалось печатным кольцом,а движение металла в зоне выкуса такое ограничение не имеет.Следовательно, радиус выкуса изменится в сторону увеличения или изменится кривизна дуги.И в итоге,если вставлять монету данного номинала,она будет болтаться в выкусе,а не прилегать плотно.Некоторые умельцы,при изготовлении вручную такого "брака" стараются сделать выкус по монете, так,чтобы выкус повторил радиус готовой монеты и точно прилегал к дуге выкуса.



Аналогично и с краем листа.Край не может быть ровным. Движение металла от центра к краю ничем не ограничено.

2.Антивыкус.Внешняя граница сформирована кольцом,внутренняя - полем штемпеля.Не могу понять спецов,которые считают,что граница поля перед выкусом может отсутствовать.Почему?Неужели виновата вырубленная заготовка,которая имеет форму чашки?Встречались ли вам монеты,имеющие форму чашки?Не думаю.Штемпеля выправят эту чашку и оставят границы поля перед кантом и антивыкусом.

Рис 4.Там я показал какую форму по высоте имеет антивыкус.На периферии монеты он выше ,чем у границы с полем. Все это связано с движением металла при чеканке.Пузо уперлось в кольцо и металлу двигаться сподручнее вверх над полем.

Готов обсудить мои выводы.

а можно, с пуза по подробней

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Можно.Но не сегодня.Пару дней на подготовку.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Картинки











0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Диаметр вырубленной заготовки больше диаметра чеканного кольца,поэтому заготовку нужно калибровать (обжимать).

Калиброванная заготовка свободно проходит в чеканное кольцо.Обжим, также,создает на периферии монеты буртик,

который служит для формирования качественного канта при чеканке.

Для калибровки вырубленных заготовок существует станок.Примерная схеме приведена на картинке 5.Название узлов

и деталей условное.Размеры 1,2,3 разные.  Размер 1 устанавливается с расчетом,что вырубленная заготовка будет

"захвачена"вращающимся барабаном. Дальше размер уменьшается для создания давления на боковую поверхность кружка.

И размер 3  устанавливается с расчетом,что откалиброванная заготовка будет соответствовать заданным параметрам.

На барабане и упоре имеются канавки,в которые попадает захваченная заготовка и в результата увеличения давления

на торец заготовки из-за уменьшения размеров между вращающимся барабаном и упором она калибруется до заданного

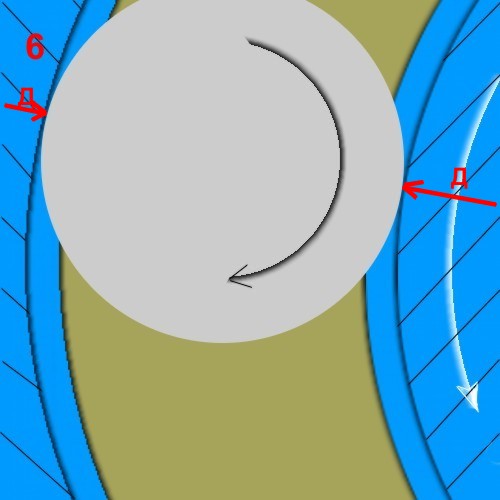

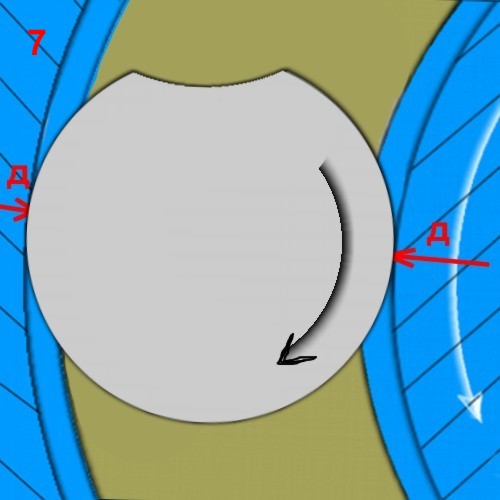

 диаметра.Одновременно формируется буртик.См.рис 6.Красные стрелки с Д-места контактов заготовки с барабаном и

 упором.

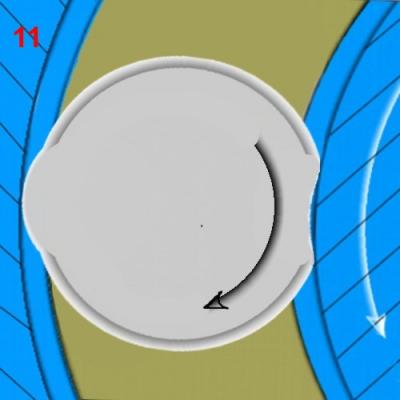

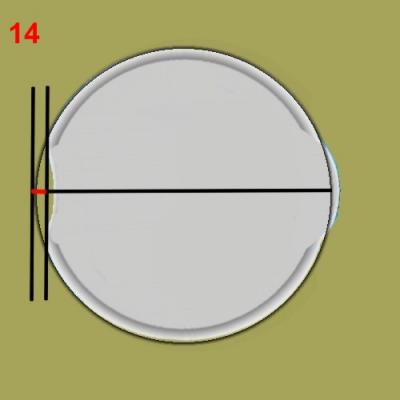

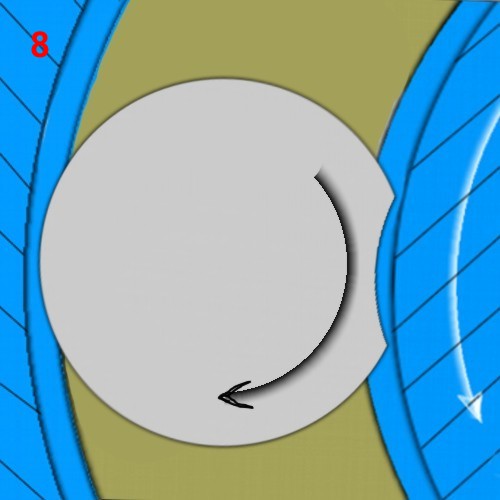

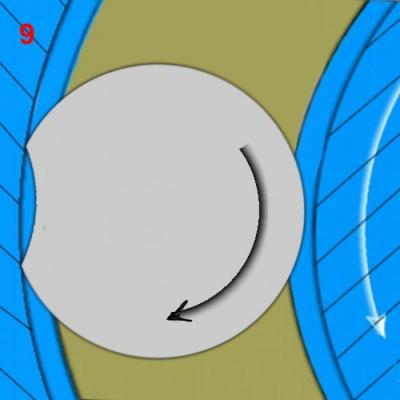

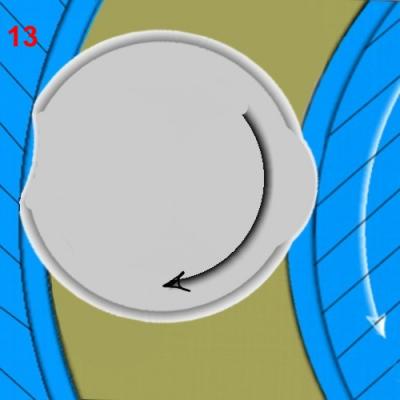

Как происходит обжим заготовки с выкусом или краем листа?Рисунки 7-14.Когда заготовка поворачивается выкусом к

 барабану или упору,давление на заготовку отсутствует или очень незначительное.Это происходит из-за люфта См рис 14

Линейый размер заготовки  в этом месте меньше диаметра.Разница выделена красным штрихом.И эта разница создает люфт.

На рисунке 10 показано,что граница выкуса с торцом заготовки сминается при входе в зацепление

(начинается создаваться давление),и поэтому эта граница не может быть острой.

Если что-то не понятно,готов обсудить и ответить на вопросы.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

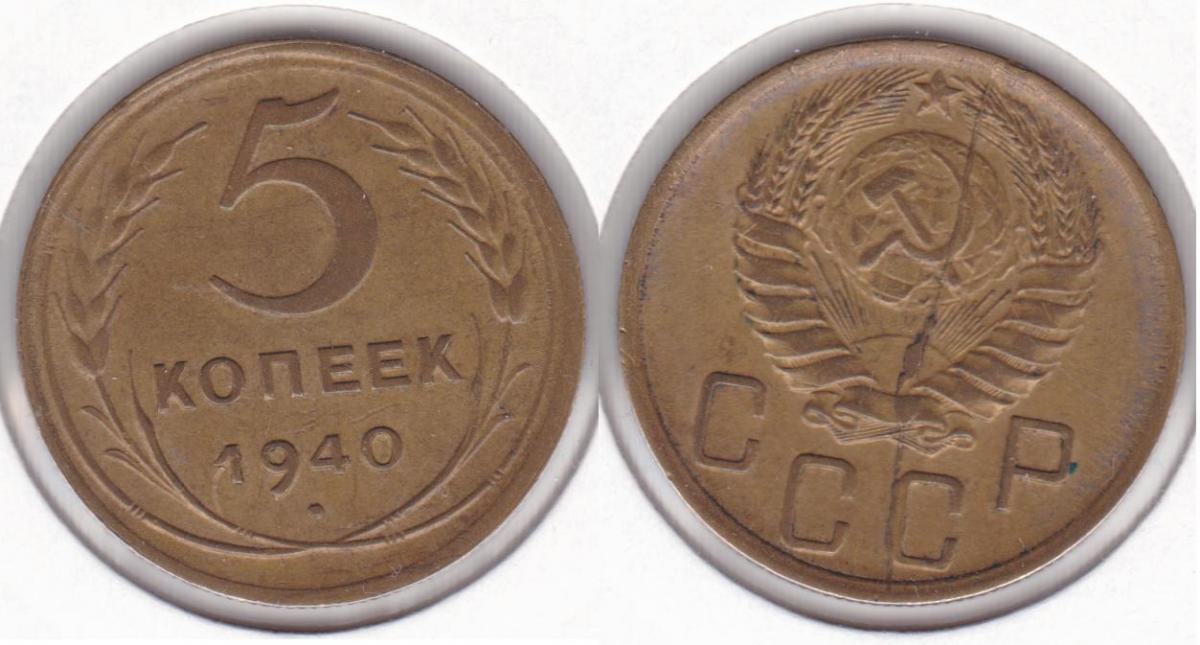

Вот экземпляр с полным расколом 5 копеек 1940 года.




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

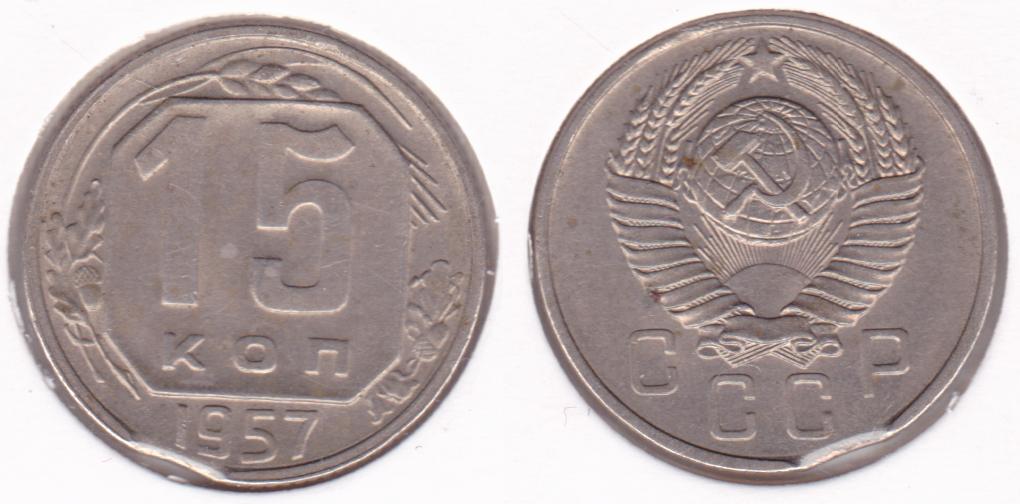

выкус 5 копеек 1991 года и 15 копеек 1957 года.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

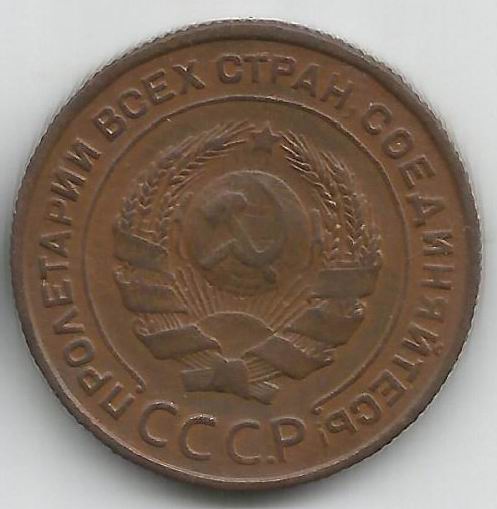

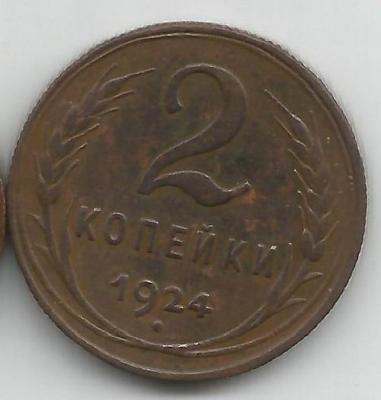

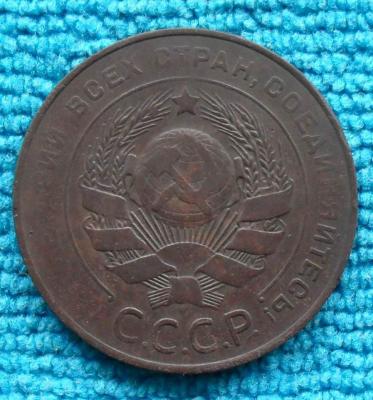

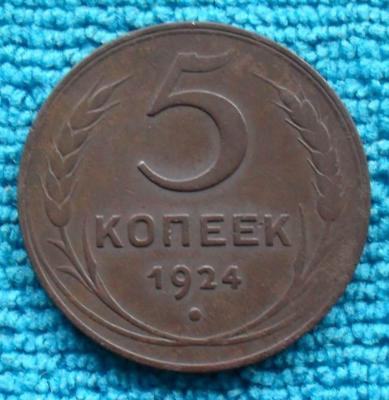

Пара непрочеканов на монетах 1924г. На двушке 3 точки в слове С.С.С.Р. отсутствуют, на пятаке круговая надпись.





0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

По просьбе уважаемого мною коллекционера Л.Б.А., публикую фотографии его монеты



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Зачем же в железный зажим...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

холостое соударение..


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

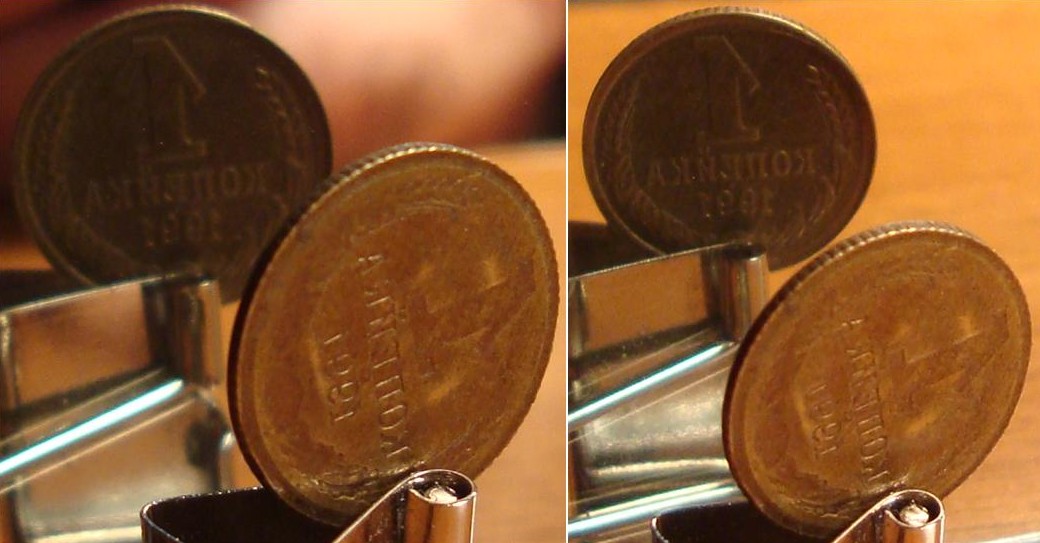

По просьбе уважаемого мною коллекционера Л.Б.А., публикую фотографии его монеты

Всем доброго времени  суток.  Отмечусь своей копейкой.



1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Пятак 1987 года с "выкусом".



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

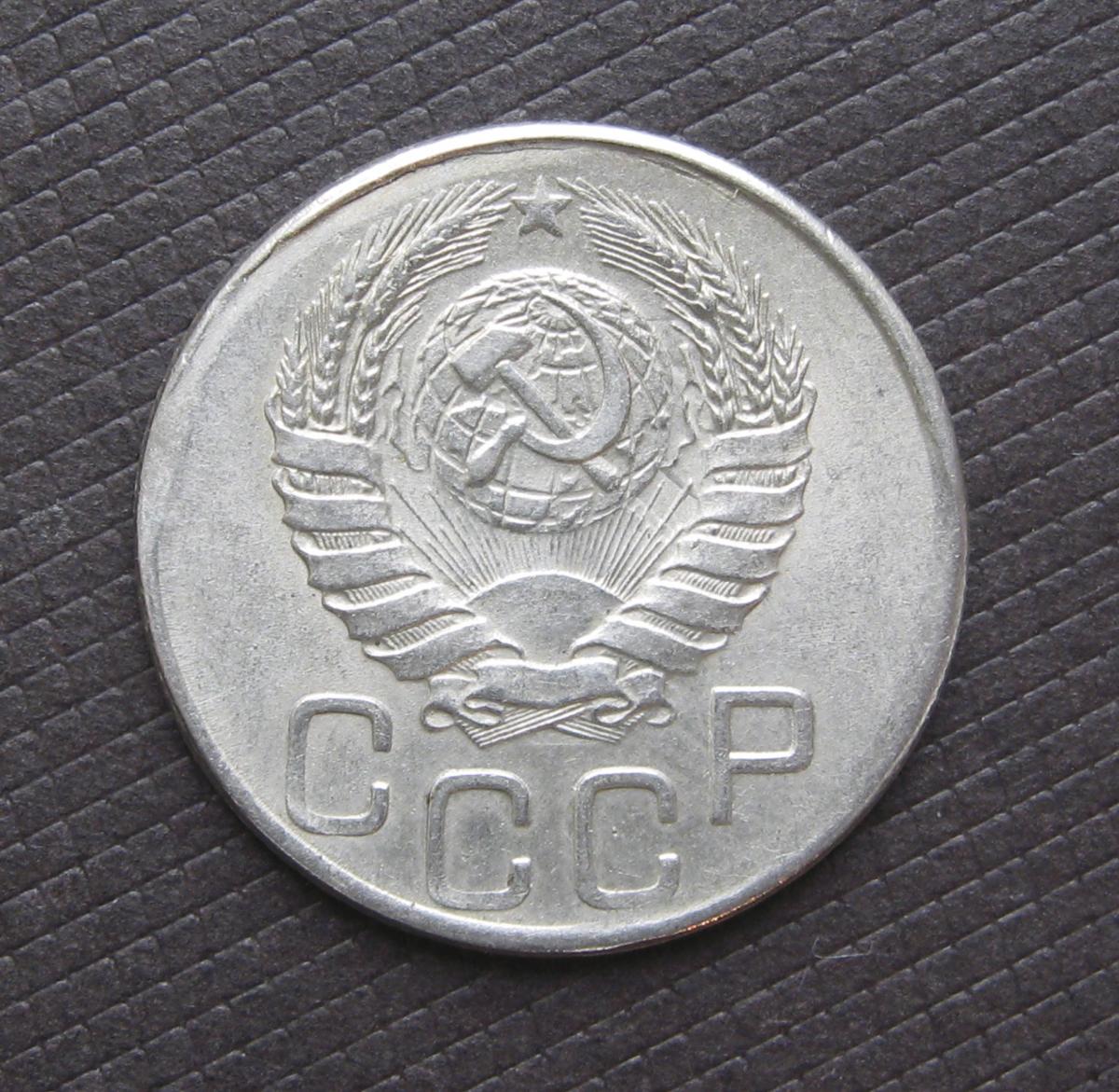

20 кoпеек 1945 года, "грибок" -  чеканка частично вне кольца.




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

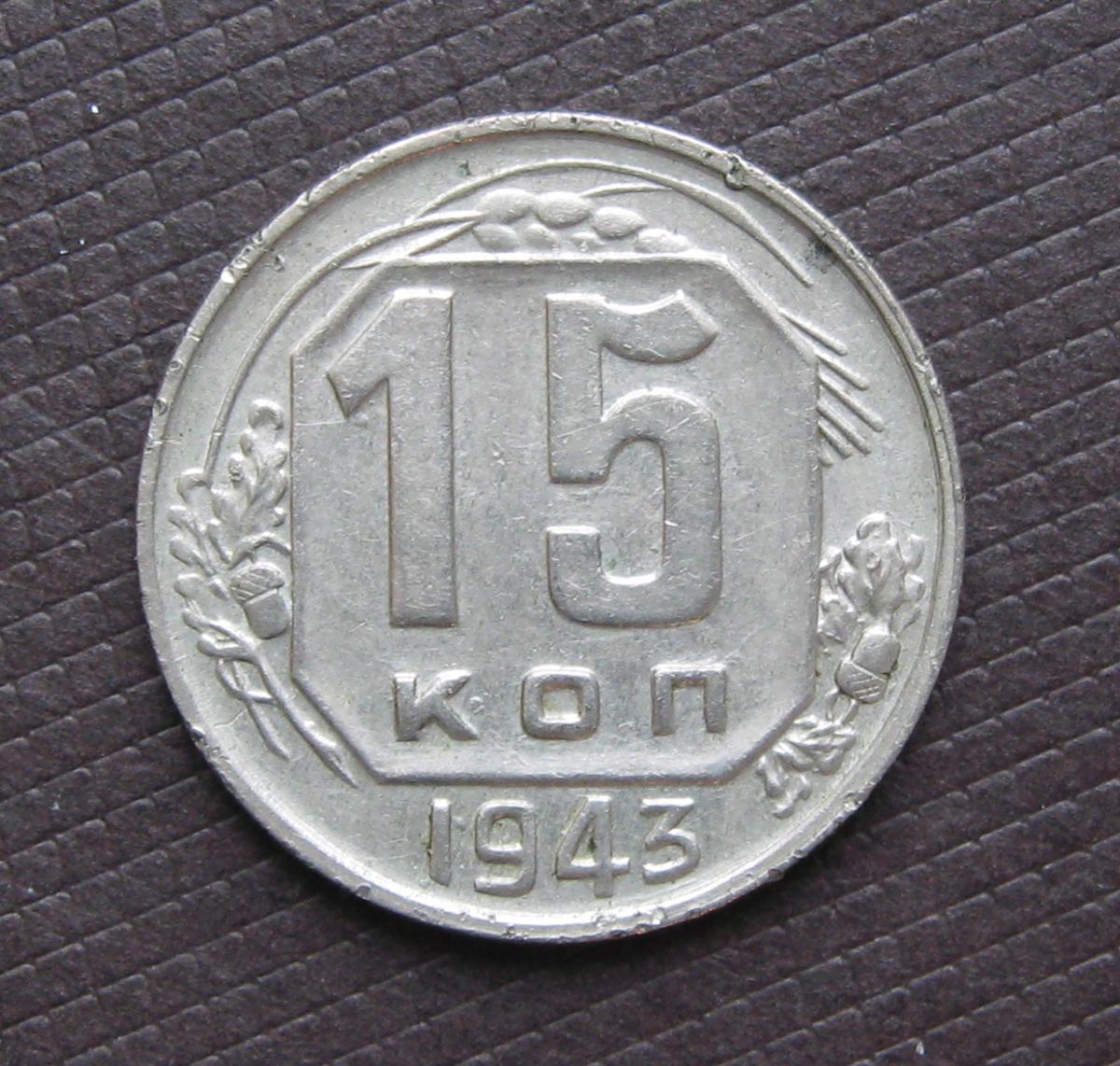

15 копеек 1943 года,с двойным рифлением гурта.




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

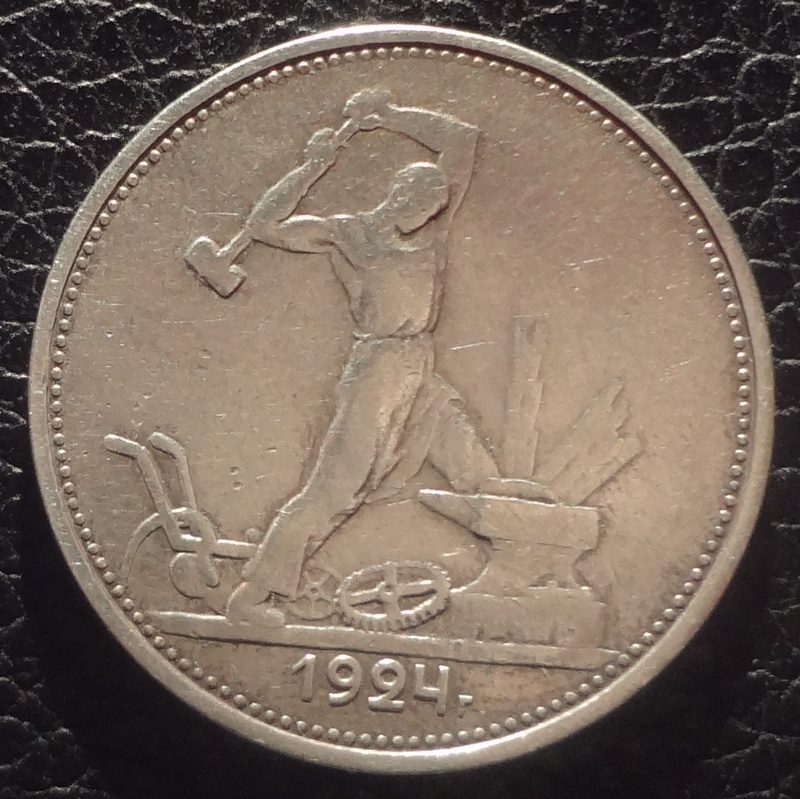

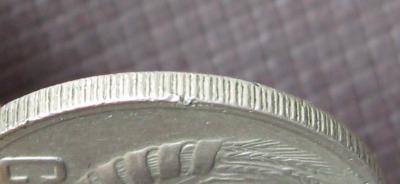

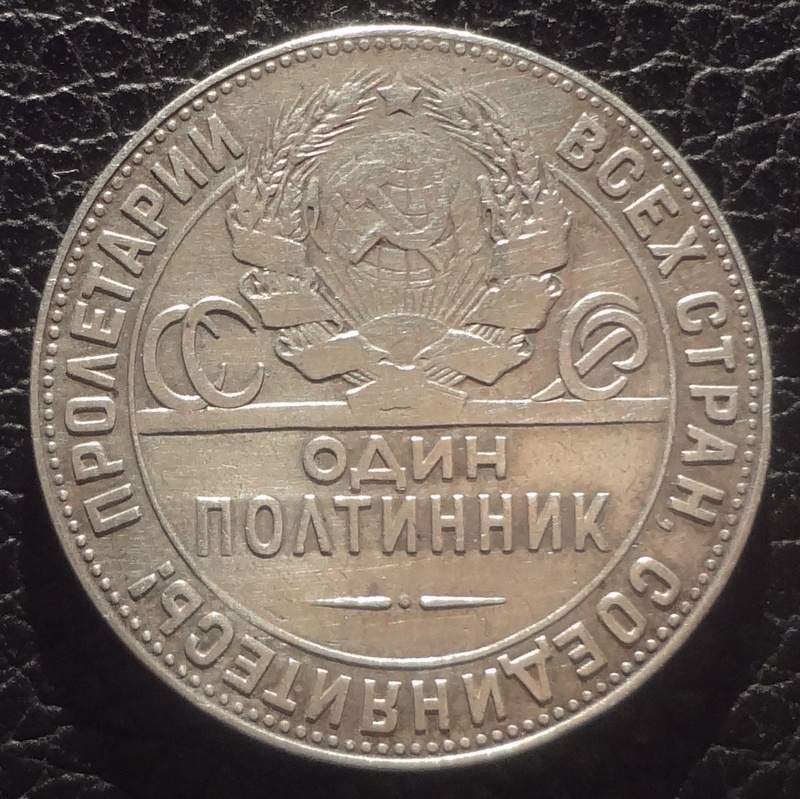

Полтинник 1924 Т.Р Федорин №4

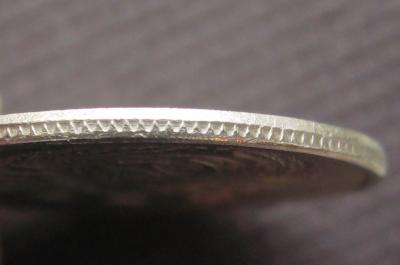

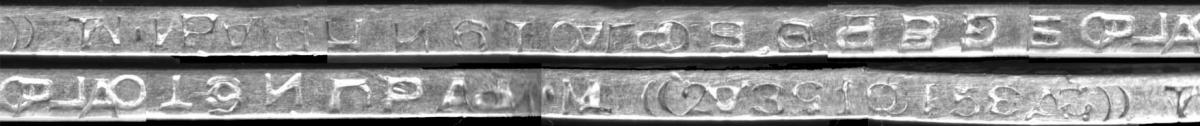

Двойная накатка гуртовой надписи

post-6944-0-91640500-1445471233_thumb.jpgpost-6944-0-69593100-1445471248_thumb.jpgpost-6944-0-97977800-1445471196_thumb.jpg

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

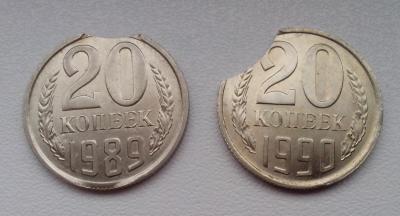

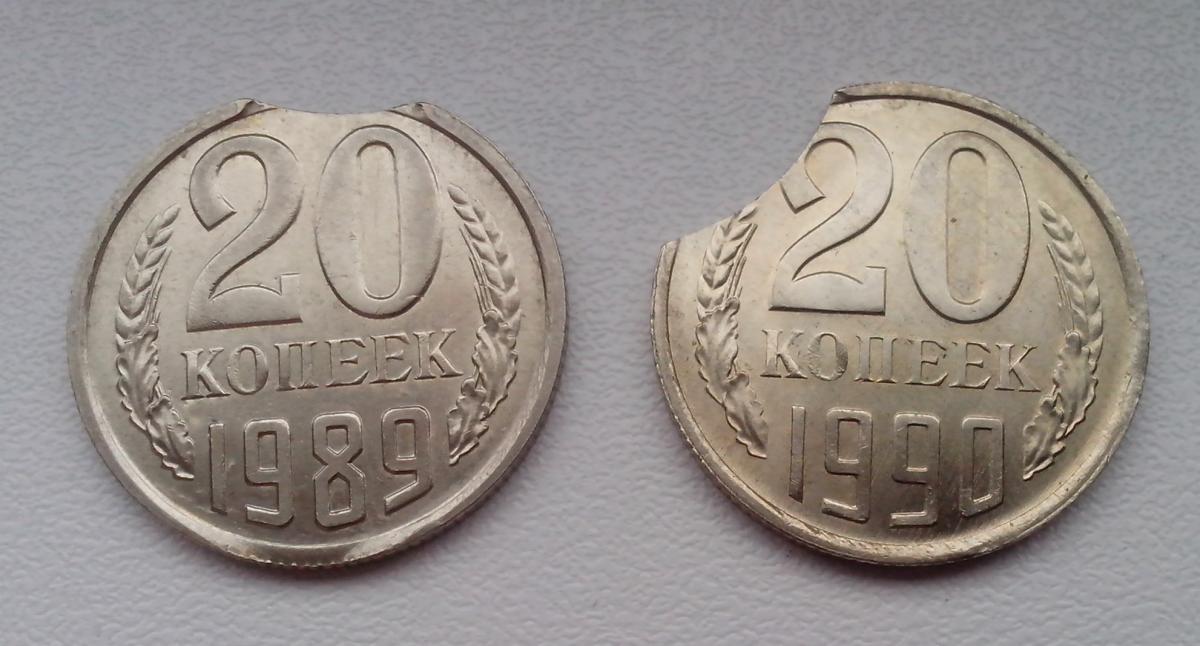

Выкусы 20 копеек 1989 и 1990
