Вологод

10 рублей 2012 г. Брак плакировки.

В теме 30 сообщений

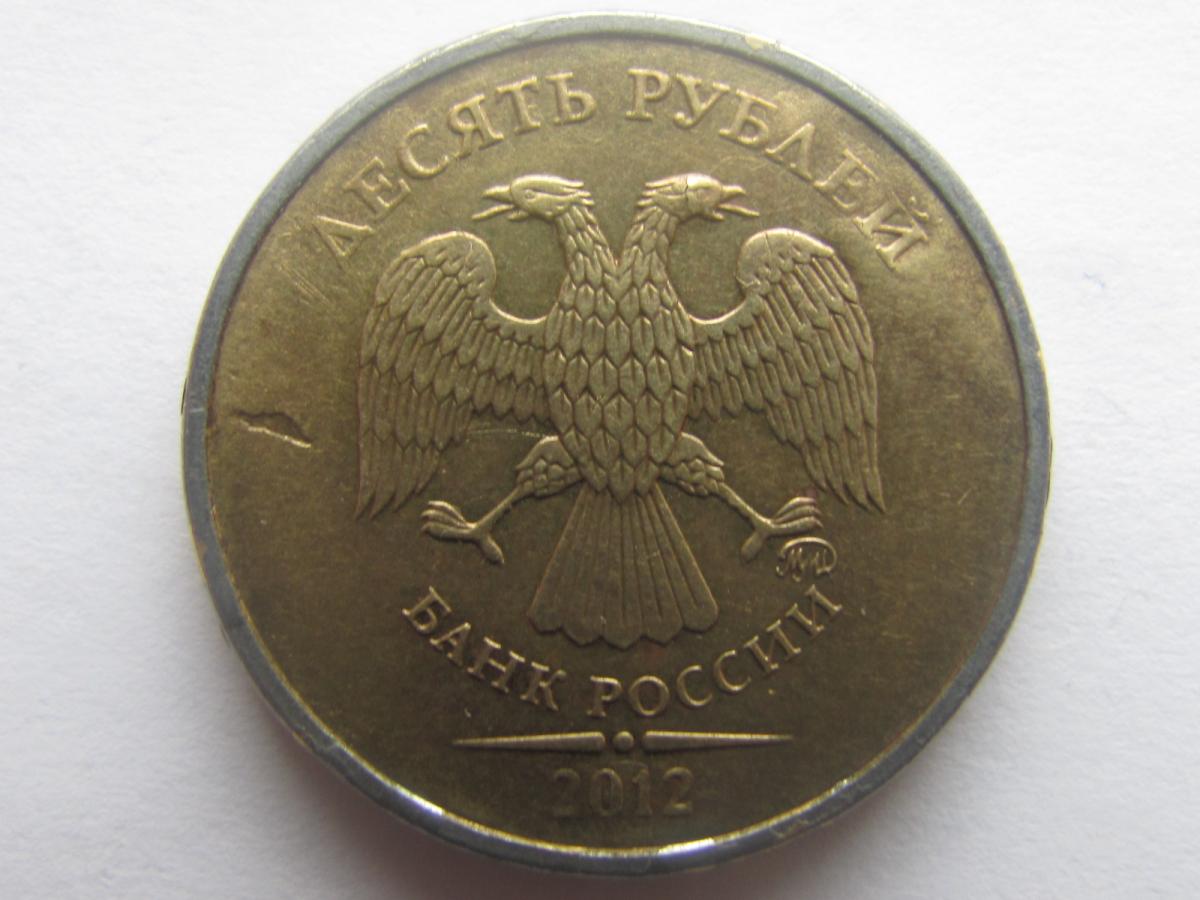

Добрый день! Вчера у знакомой в кассе сразу бросилась в глаза данная монета.Поменял на качественную).

Ваши мнения и интерес.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Интерес к таким бракам стремится к номиналу.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Интерес к таким бракам стремится к номиналу.

Посмотрел архив, вроде не часто встречается.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Посмотрел архив, вроде не часто встречается.

Покупают их неохотно, большинство в них старается увидеть или видит воздействие химии. Поэтому и нет смысла выставлять ни на обсуждение, ни на продажу.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И царапин достаточно много, как будто варвар над монетой глумился.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И царапин достаточно много, как будто варвар над монетой глумился.

Реверс,на 12 часов хотели её больше белой сделать

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Как бонус можно оставить?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Покупают их неохотно, большинство в них старается увидеть или видит воздействие химии. Поэтому и нет смысла выставлять ни на обсуждение, ни на продажу.

кагда кто нить из нас достанет из мондворовского мешка такую версия про химию отпадет :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

кагда кто нить из нас достанет из мондворовского мешка такую версия про химию отпадет :)

Володь тут вот какая штука. Находили из мешка, отдавали сравнивать с теми что якобы "обработаны" и разницы не нашли в большинства случаев(кроме тех когда отсутствует красноватый переход от стального цвета к желтому). Но скептиков столько что всех не переубедишь, а те кому давал мешковые монеты начинали подозревать что я же на них и сделал этот "непрокрас". При этом большинство из них даже не рассматривает возможность самостоятельно найти из мешка, им и так же всё ясно.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

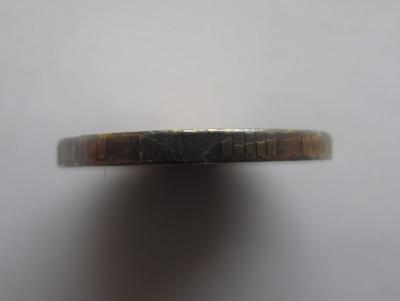

Кому интересно добавлю гурт.


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В вашем случае насчёт брака сомневаюсь. Уж больно много "лоскутов" покрытия осталось да и форма странная. Обычно плавный переход, а тут рваный.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И думать нечего, - рукоблуд, поскольку это не плакировка, а гальваника: и покажите мне хоть один пример "рваного" брака гальванопокрытия, - сама технология нанесения защитного слоя, в данном случае, напрочь исключает такую возможность.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

кагда кто нить из нас достанет из мондворовского мешка такую версия про химию отпадет :)

В нормальном режиме латунное гальванопокрытие наносится на сталь с промежуточным слоем меди, так как латунное гальванопокрытие плохо держится на стали. В этом случае скорее всего была пропущена стадия нанесения медного слоя, и на голую сталь нанесли сразу латунь. Поэтому латунь осыпается.

Находил такие монеты, в том числе в МД-мешках, но с меньшей степенью осыпания.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В нормальном режиме латунное гальванопокрытие наносится на сталь с промежуточным слоем меди, так как латунное гальванопокрытие плохо держится на стали.



Да откуда же эта технология предварительного меднения стали тянется, для чего бессмысленное удорожание процесса, когда латунь великолепно ложится на сталь, ничуть не хуже меди?



Никогда не встречал такого, разве что под последующее  полимерное покрытие, когда внешний вид не важен, дабы избежать применения токсичных цианидов, необходимых для прямого латунирования, сталь, после хим. очистки сначала омедняют, а потом покрывают цинком (!).



Да, по поводу дефектов покрытий.



Основные неполадки и дефекты при латунировании:

1) покрытия красного цвета при занижении тока катода, завышении температуры, а также при занижении содержания цинка или NaCN (свободный) в электролите;

2) покрытия светло-желтого цвета при высоких значениях тока катода, низкой температуре, повышенном содержании NaCN или понижении концентрации меди в электролите;

3) вздутия и отслаивание покрытий при избытке свободного циана, высоких значениях Iк или плохой подготовке деталей под покрытие;
......

*остальные касаются оборудования и нам не интересны.
Изменено пользователем Цыган
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты



Да откуда же эта технология предварительного меднения стали тянется, для чего бессмысленное удорожание процесса, когда латунь великолепно ложится на сталь, ничуть не хуже меди?



Про промежуточный слой меди я не сам придумал, знающие люди сообщили.

Зачем тогда их омедняют перед нанесением латуни? Слой меди присутствует, это легко проверить. На сильно потертых стальных десятках под латунью проступает медь.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Про промежуточный слой меди я не сам придумал, знающие люди сообщили.

Зачем тогда их омедняют перед нанесением латуни? Слой меди присутствует, это легко проверить. На сильно потертых стальных десятках под латунью проступает медь.

"Знающие люди сообщили" - из разряда "говорят", аргумент бесспорный! К сожалению, не подтверждается производственной практикой, технологией.



Вы сами показывали без красноты под латунью на этом форуме, где я же показывал свежие запилы на десятках. А на сильно потёртых проступают результаты окисления бытового и судить по ним нельзя....



Собственно хождение по граблям не сильно привлекает.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Цыган,Вы Петр Степанович Мельников?

http://delta-grup.ru/bibliot/41/125.htm



Кто сказал? Вам наврали.

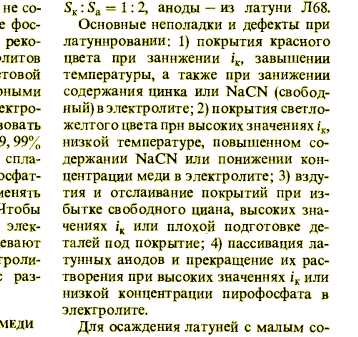

Но текст из его справочника, так достаточно будет?




1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вы сами показывали без красноты под латунью на этом форуме,

Где?

Что же они по всей поверхности не краснеют, а только в местах потертостей? Смотрите внимательнее и пилите нежнее - покрытие тонкое, легко пропилить сразу до стали (достали!).

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Где?

........

 (достали!).



Тама!




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Заготовка монеты содержит сердцевинную часть заготовки, выполненную из низкоуглеродистой качественной стали и имеющую противоположно расположенные поверхности и периферийную боковую кромку, причем по крайней мере на противоположно расположенные поверхности нанесено электроосажденное покрытие. Покрытие выполнено двухслойным, первый слой которого из латуни нанесен на подслой гальванической меди, массовая доля которой 99,99% при массовой доли примесей не более 0,01%, а латунь состоит из массовой доли меди 73,0±10,0% при содержании примесей не более 0,2%, цинк - остальное, при этом толщина двухслойного покрытия 25±7,5 мкм, в котором толщина латунного слоя не менее 7,5 мкм. 2 ил.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мне подскажите что у меня с десяткой.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Заготовка монеты содержит сердцевинную часть заготовки, выполненную из низкоуглеродистой качественной стали и имеющую противоположно расположенные поверхности и периферийную боковую кромку, причем по крайней мере на противоположно расположенные поверхности нанесено электроосажденное покрытие. Покрытие выполнено двухслойным, первый слой которого из латуни нанесен на подслой гальванической меди, массовая доля которой 99,99% при массовой доли примесей не более 0,01%, а латунь состоит из массовой доли меди 73,0±10,0% при содержании примесей не более 0,2%, цинк - остальное, при этом толщина двухслойного покрытия 25±7,5 мкм, в котором толщина латунного слоя не менее 7,5 мкм. 2 ил.



Вы, следуя той же логике - Руденко Александр Александрович , автор патента №133697 ?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Дурной пример заразителен. Александр Александрович и ответил на вопрос.Coins 2001 прав! ЧТД.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мне подскажите что у меня с десяткой.



По фото похоже на вздутие и последующее отслоение покрытия, при чеканке оно явно было на месте.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу
