marksheyder

10 рублей Гагарин UNC двойной выкус вставки оценка

109 сообщений в этой теме

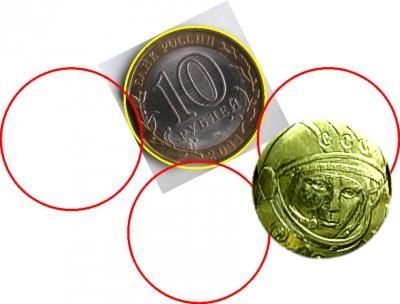

Ну и опять что-то не срастается.Не вписывается вставка накак,чтобы такие малюсенькие выкусы получились.Двигал в разных направления.Без третьего выкуса не получилось.

Надоело.Спасибо за участие.Остался при своем мнении.




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

закрою тему подлинности брака таким фото (© profan):




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну и опять что-то не срастается.Не вписывается вставка накак,чтобы такие малюсенькие выкусы получились.Двигал в разных направления.Без третьего выкуса не получилось.

Надоело.Спасибо за участие.Остался при своем мнении.



При чём тут вставка, она же меньше кольца по внешнему диаметру, сказал же, что для вставок штампы пошире расставлены. Они скорее всего на том же станке, в те же гнёзда вставлены, что и штампы для колец. Точнее, когда рубят кольца, то там штампы под дырку от бублика и под бублик, а когда рубят заготовки для вставок, то в тех же гнёздах штампы под вставку, а расстояния то между гнёздами остаются те же, значит зазор между краями штампа увеличивается нормально, как раз на столько, что бы вписаться в такие выкусы, именно то, что и нарисовано пошагово там выше. Чего тут ещё выдумывать?

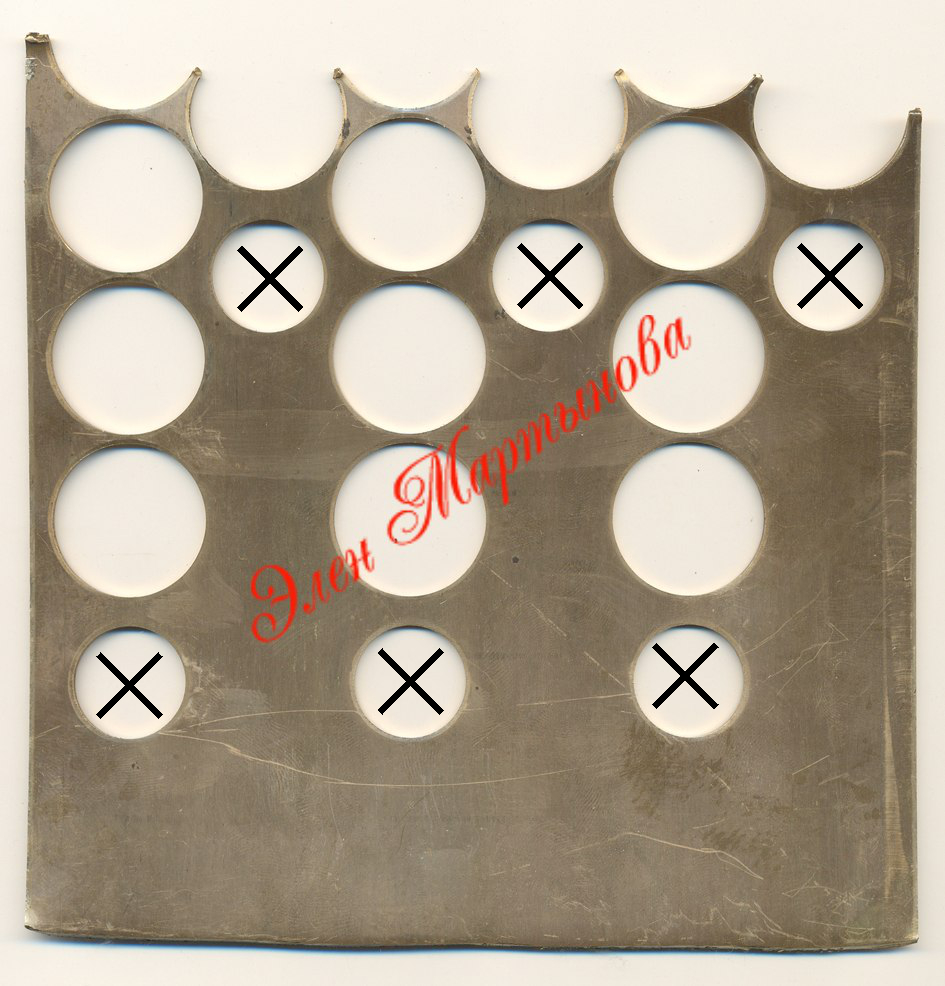

Вот, если большие штампы снять, а на их место поставить те, что крестиками отмечены, то получится 1-в-1 тоже самое, что выше нарисовал...




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не, тут уже выкусы не получатся.... Хотя, заготовки для вставок скорее всего вырубаются больше отверстий в кольцах, там же ещё потом замок накатывают...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так расставить для увеличения отходов ? Ладно.Спасибо.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

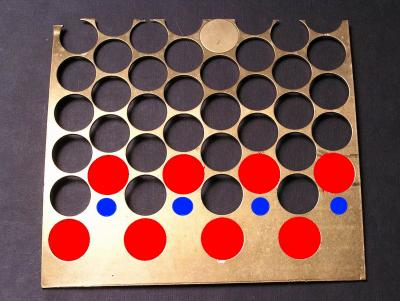

Вот, если большие штампы снять, а на их место поставить те, что крестиками отмечены, то получится 1-в-1 тоже самое, что выше нарисовал...



Только нужно учесть, что на той картинке конец ленты.



Я же нарисовал схему расположение пакетных вырубных штампов и подпружиненного упора и образование выкусов на 180°. Кстати, по статистике, двойные выкусы с таким расположением в обращении встречаются 1 к 100.

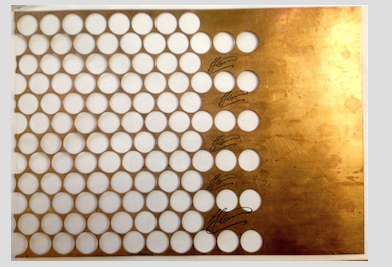

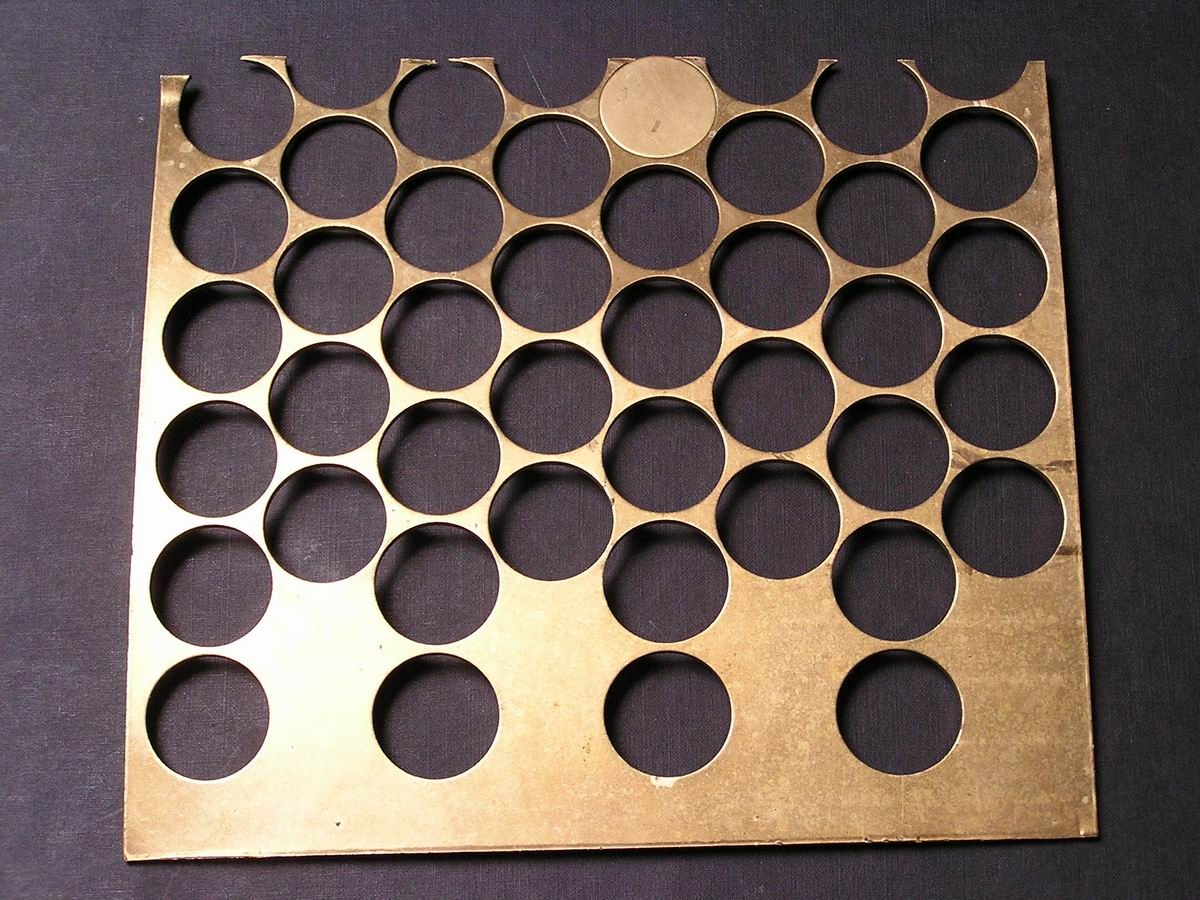

Вот фото, правда немецкой полосы под 50 центов, зато начало.



post-29842-0-35086600-1419456953_thumb.jpg post-29842-0-33318100-1419456998_thumb.jpg

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

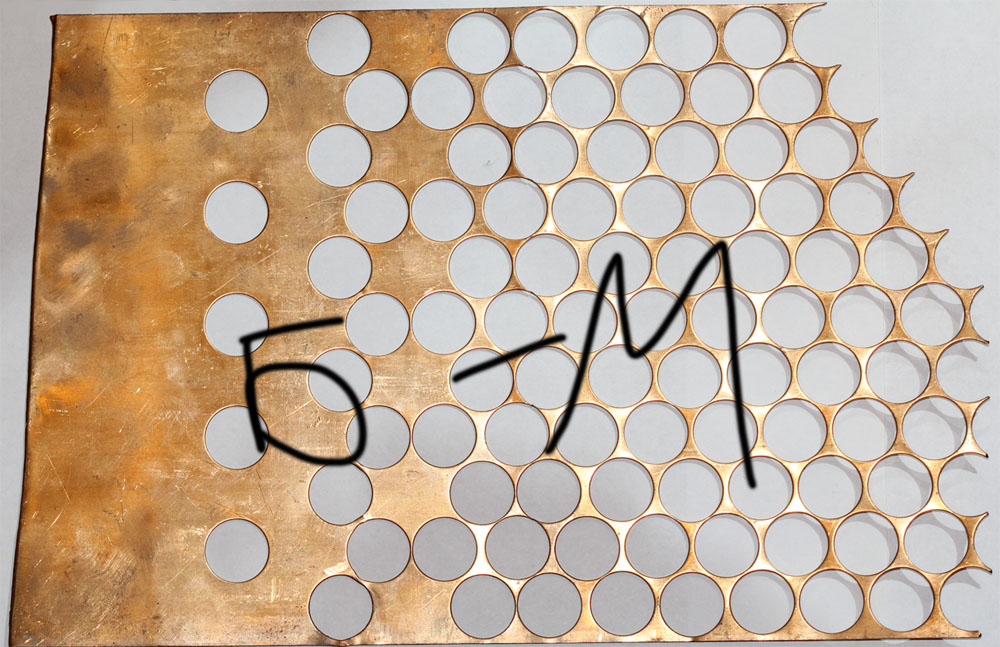

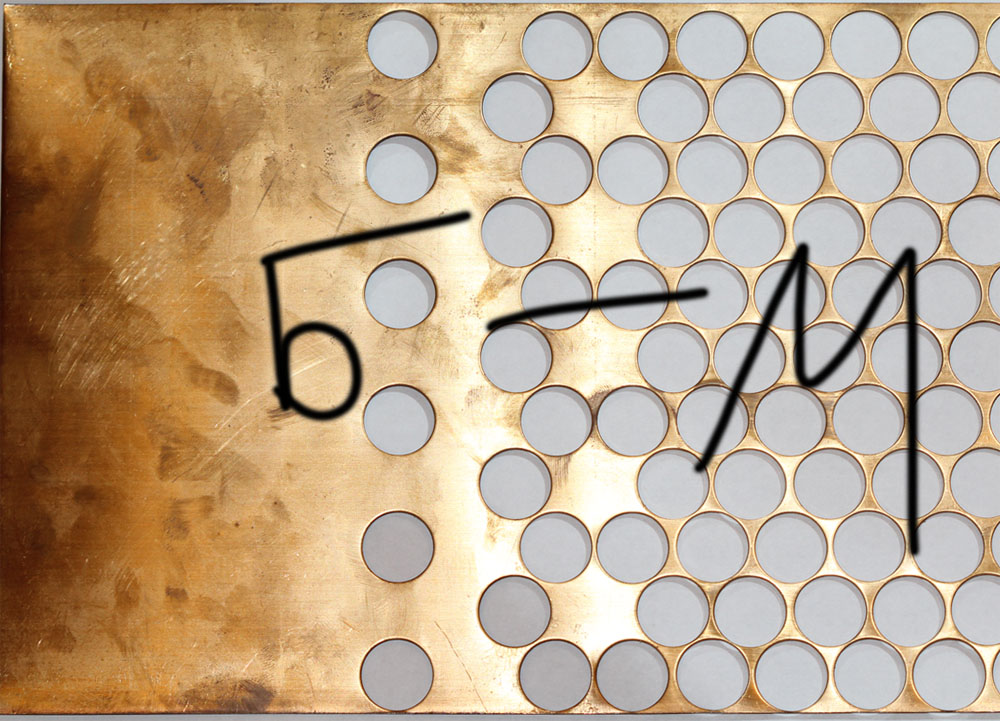

Не особо вступая в дискуссию..Собственно, вот, например, из-под наших 10 копеек. Кто хочет - может поупражняться. Только надо учитывать, что пуансонов несколько рядов, и стартуют некоторые из них с задержкой на "шаг".Да, и стартовать могут как с условно "четных", так и с "нечетных" рядов.



Изменено пользователем Батя-Мановар
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробовал нарисовать...





А вам известны эти размеры? Чё-то, оно с реальной вырубленной лентой как-то совсем не совпадает, с той, что Павел показал... Расстояния между отверстиями совсем другие. К тому же, на показанных лентах нет примера такого, что бы сразу два выкуса получилось, а при моём раскладе как раз два получается, и они получаются не точно напротив друг друга, т.е., не на средней оси заготовки а со смещением небольшим, иначе, возникнет третий выкус...  И, именно такое смещение присутствует на реальном браке, вот, точно разделённая заготовка пополам, и по этой линии видно, что выкусы как раз смещены от средней линии, иначе, был бы третий выкус:




Уважаемый Salo всё по теме. Спасибо за разъяснение.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Картинки ленты не о чём особо не говорят, а вот с монет инфу снять не трудно

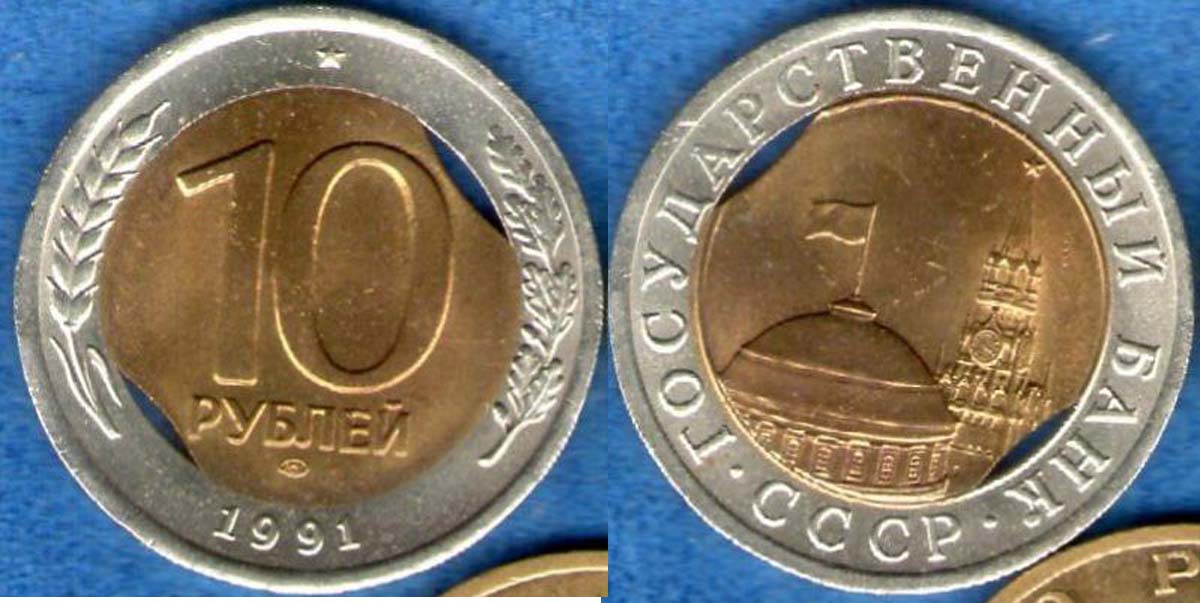

Вот, например, монета с тремя выкусами:




Сорри, что немного в сторону. Это ведь Бурятия? (для статистики надо)

А смещение металла кольца в выкусы на монете хорошо видны, в начале темы еще об этом упоминал.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

10 копеек


1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть много схем расположения вырубных пуансонов. Запуск их в работу может быть одновременным или очередным.

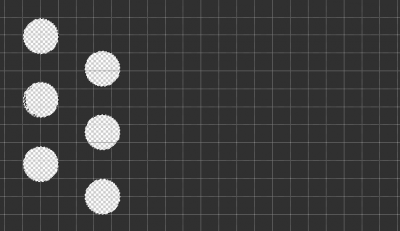

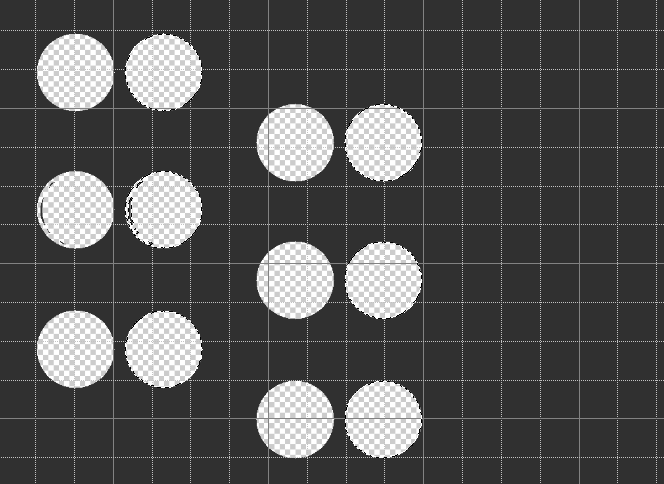

схема 1

первый удар


 протяжка , далее  второй удар


протяжка, третий удар

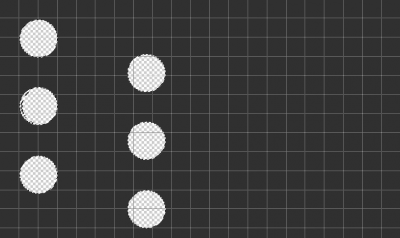

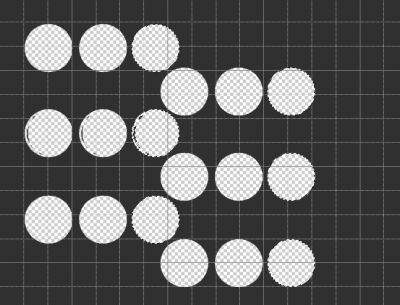

схема 2

первый


второй


третий


четвертый




А вырубка аналогичная, только лента в хлам не рубится. :)

http://www.youtube.com/watch?v=tTLSUYzeHBE

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

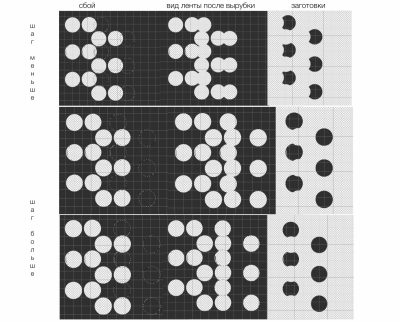

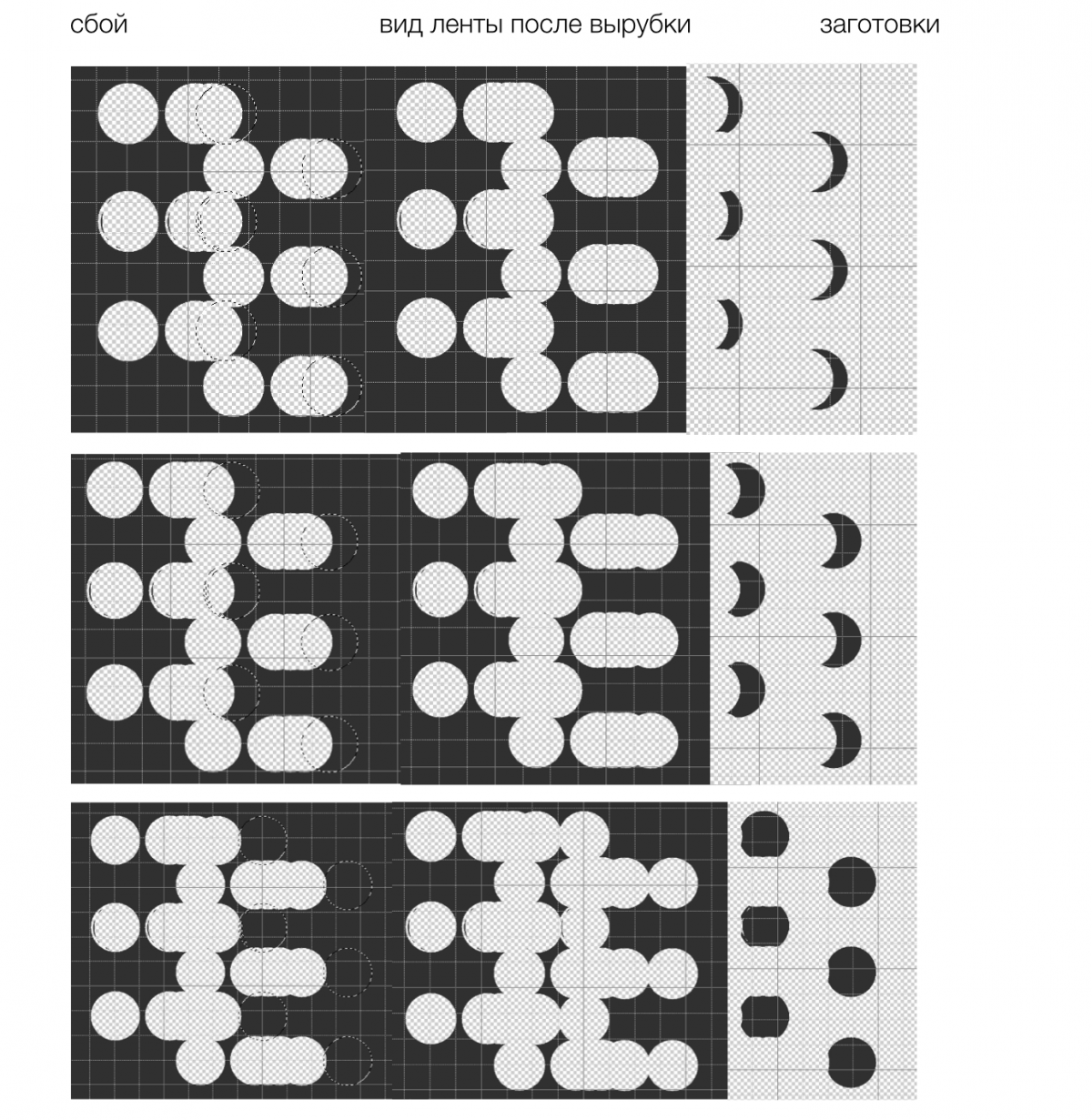

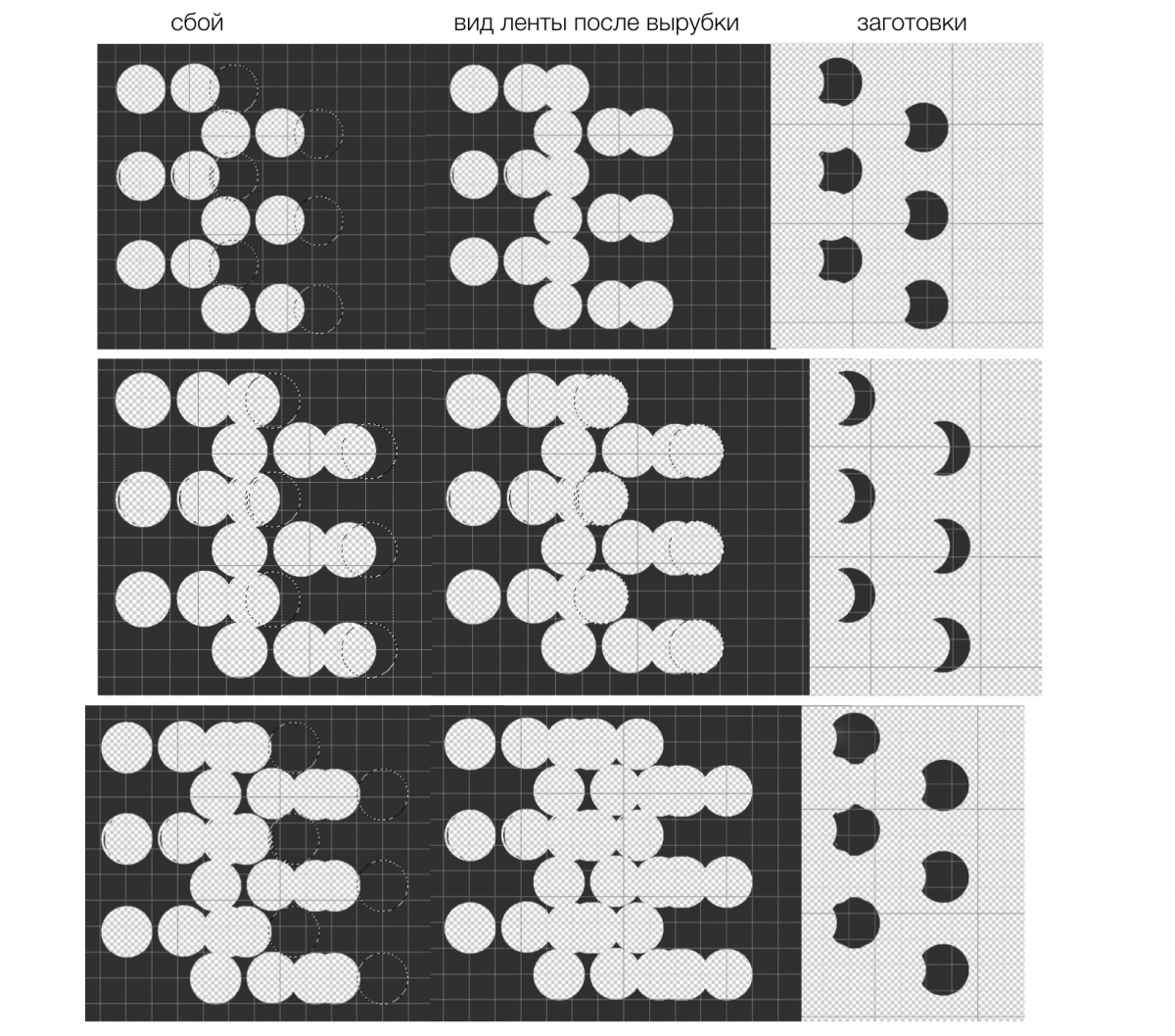

А теперь , понимая как работает вырубной пресс и как в нем располагаются пуансоны , можно смоделировать все варианты "вкусов".


1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

был сбой при загрузке  - дублирую вторую картинку


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Весь технологический процесс выложили.)))Просветили форумчан!!!спс.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Господа- БРЕЙК...

Давайте попросим коллегу сфотографировать

монетку у зеркала- и всё встанет на место-увидим пустое пространство-ДЫРКИ блин.

Так и будет ясно- ФОТОШОП или что.

А сейчас мне кажется над нами смеются в тряпочку,

а мы тут горло дерём...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Господа- БРЕЙК...Давайте попросим коллегу сфотографировать монетку у зеркала- и всё встанет на место-увидим пустое пространство-ДЫРКИ блин.Так и будет ясно- ФОТОШОП или что.А сейчас мне кажется над нами смеются в тряпочку,а мы тут горло дерём...

Нет, Вам кажется. Фотошопом владею посредственно, да и если бы был в нем профи никогда бы не стал выдавать желаемое за действительное. Сфотографировать у зеркала смогу без проблем, но только после новогодних праздников, т.к. сейчас уехал, а монетка не с собой. Да и профи фотошопа я думаю могут определить и дать оценку, редактировалось изображение или нет.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А теперь , понимая как работает вырубной пресс и как в нем располагаются пуансоны , можно смоделировать все варианты "вкусов".







Для этого нужно учитывать чем и что обеспечивает шаг вырубки.....

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нет, Вам кажется. Фотошопом владею посредственно, да и если бы был в нем профи никогда бы не стал выдавать желаемое за действительное. Сфотографировать у зеркала смогу без проблем, но только после новогодних праздников, т.к. сейчас уехал, а монетка не с собой. Да и профи фотошопа я думаю могут определить и дать оценку, редактировалось изображение или нет.

Не нужно больше ничего никому доказывать - нормальная монетка!

Выставляйте  на аукцион и старт с 2000 рублей гарантирую. Только ссылку на аукцион  в теме оставьте и в личку продублируйте - могу прозевать :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не нужно больше ничего никому доказывать - нормальная монетка!

Выставляйте  на аукцион и старт с 2000 рублей гарантирую. Только ссылку на аукцион  в теме оставьте и в личку продублируйте - могу прозевать :)

не хотит он её продаватьт... хвастался только

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Для этого нужно учитывать чем и что обеспечивает шаг вырубки.....



Тогда надо выложить счертёж вырубного штампа, там наглядно будет видно как расположены пуансоны.  Я сам по специальности слесарь-инструментальщик и занимаюсь ремонтом некоторых вырубных штампов, так в них, для обеспечения шага вырубки, используется пуансон (называется нож). Который при каждом ударе штампа вырубает с одного края листа сегмент, который и есть шаг. Вот в понедельник, если не забуду, могу сфотать штам, так для наглядности, принцип то одинаков.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тогда надо выложить счертёж вырубного штампа, там наглядно будет видно как расположены пуансоны.  Я сам по специальности слесарь-инструментальщик и занимаюсь ремонтом некоторых вырубных штампов, так в них, для обеспечения шага вырубки, используется пуансон (называется нож). Который при каждом ударе штампа вырубает с одного края листа сегмент, который и есть шаг. Вот в понедельник, если не забуду, могу сфотать штам, так для наглядности, принцип то одинаков.



Нет, здесь другой способ, да и видно было бы след от ножа. Упор там - стержень (не менее 2-х), который поднимается вместе с пуансонами, а опускается раньше, едет по листу подпружиненный и проваливается в уже вырубленное ранее отверстие, лист движется, пока не упрётся в них. Потому и смещения в + не бывает - необходимо чтобы все упоры зависли одновременно.....

Изменено пользователем Цыган
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну тут еще зависит штам-автомат или ручная подача. В штампе- автомате тоже присутствуют ножи и упоры могут не опускаться, упор может быть статичным. Опять же нужен чертёж штампа и все встанет на свои места.

Изменено пользователем Tauren116
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
