mrgreens

Оборудование и технологии современного МД

В теме 85 сообщений

Странно, почему при большом колличестве просмотров, никто ничего не пишет? Тема то открыта для обсуждения. Ну да ладно.

Пока самому интересно, буду продолжать.

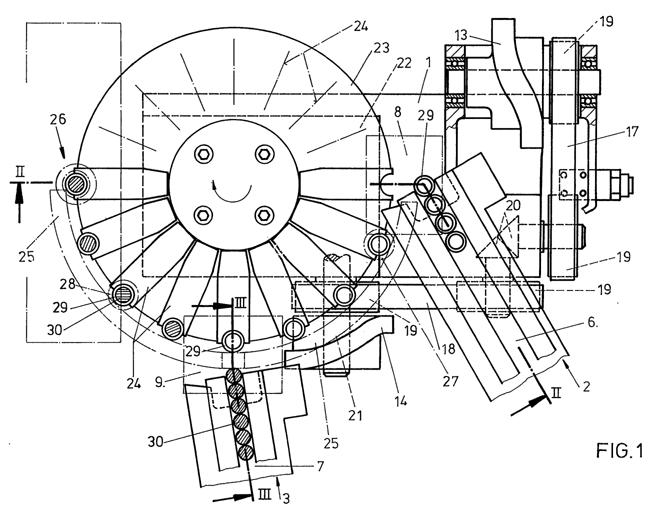

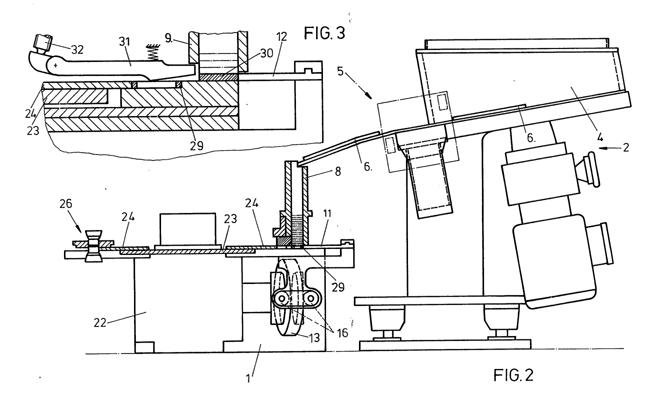

Следующая порция картинок в продолжение предыдущих фотографий.



Возможно они пролют свет в вопросе соединения монетных заготовок для БМ.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

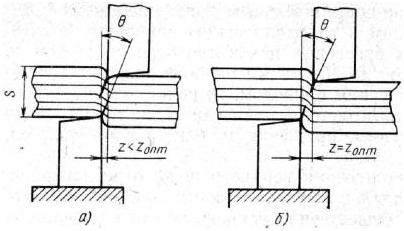

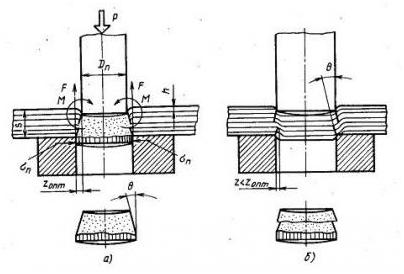

До недавнего времени над производством монетных заготовок трудилось два предприятия. (Гурт, Нытва)

Но в конце января 2013 года к ним прибавилось еще одно. Им стал завод монетных заготовок ОАО "Гальванические технологии".

Он разместился в корпусах бывшего завода "Гидростройдеталь" находящегося на Борисовском шоссе, Серпуховского райноа, Московской области.

Подготовка завода заняло 20 месяцев. Колектив завода в количестве 80 человек приступил к выполнению первого заказа для Монетных дворов.

А заказ следующий - нанесение гальванического покрытия на монетные заготовки 10 рублевых монет.

Мощность завода 4,8 тыс. тонн заготовок в год.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Старые новости.

ОАО «Кировский завод по обработке цветных металлов»

В 1997 году закончено освоение технологии производства проката из медно-никелевых сплавов, из них доля этой продукции для государственных монетных дворов составила 60% от потребности.

http://www.kzocm.ru/ru/about/history

Для чеканки «пятирупиевок» для Индии с 1999 года использовали сплав МН-25, в состав которого входит 25% никеля и 75% меди. Металл для чеканки рупий – никель и медь - поставил «Норильский никель». Для первой партии Кольская горно-металлургическая компания предоставила 3700 тонн металла (900 тонн никеля и 2 800 меди). Для второй партии еще 2 000 тонн. Так началось сотрудничество ММД и «Норильского никеля», длившееся четыре года. Ленты для рупий изготавливались на Кольчугинском заводе по обработке цветных металлов.

По мнению Андрея Иванцова (главного инженера ММД в 2004г.), монетное производство в Индии на достаточно низком уровне. Чеканочные станки 1908 года выпуска с ременной передачей. Ленты для рупий изготавливались на Кольчугинском заводе по обработке цветных металлов.

http://www.nn.mediaplatforma.ru/Doc.aspx?lang=1&DocsID=525

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

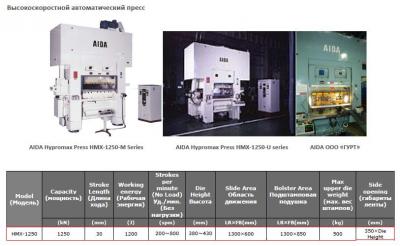

Завод монетных заготовок ООО "ГУРТ" - крупнейшее в России предприятие по изготовлению заготовок для так называемых циркуляционных, то есть наиболее ходовых разменных монет - пару лет назад (т.е. в 2010г.) направил на ведущие металлургические предприятия страны техническое задание, определяющее требования к металлу, из которого впоследствии должны изготавливаться десятирублевые монеты. Сочетание технических характеристик - низкая шероховатость металла, высокая точность по толщине и ограниченный диапазон твердости - оказалось непростой задачей, с которой лучше всех справились магнитогорские металлурги.

Специалисты из Центральной лаборатории контроля Магнитогорского металлургического комбината (ММК) разработали технологию, которая позволила организовать производство металлической ленты с необходимыми характеристиками. "Сложность заключалась в поиске необходимого химического состава и выбора режимов горячей и холодной прокаток, а также термообработки, поскольку сочетание требований, предъявляемых к этому металлу, было очень непростым, - отмечает один из авторов уникальной разработки, ведущий инженер технолог Центральной лаборатории контроля Вячеслав Телегин. - От качественных характеристик металла зависит и расход никеля, который используется при изготовлении монет, и то, как долго на этом металле будет работать дорогостоящее оборудование, используемое при чеканке уже готовых монет."

В результате ММК стал ежемесячно поставлять в адрес ООО "ГУРТ" 1200 тонн металла для производства монет. Причем на десятирублевые монеты приходится ровно половина от ежемесячных поставок. Все наши "десятки" сегодня изготавливаются из металла Магнитки.

А вообще ММК поставляет заказчику монетную ленту с четырьмя разными толщинами. Так, для изготовления монет достоинством 1 рубль используется металл толщиной 1,16 мм, 2 рубля - 1,52 мм, 5 рублей - 1,56 мм , 10 рублей - 1,84 мм.

http://www.mmk.ru/press_center/publications/54592

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

пару лет назад (т.е. в 2010г.) направил на ведущие металлургические предприятия страны техническое задание

Ошибочка.

Следует читать:

пару лет назад направил на ведущие металлургические предприятия страны техническое задание.

и после цитаты в кавычках:

Опытная партия уникальной ленты была отправлена заказчику во втором полугодии 2009 года и вскоре получила одобрение.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кольцевые открытые пазы на гуртах советских монет (не на всех) появились значительно ранее декабря 2002 года, когда начал действовать патент, на который Вы ссылаетесь. Знаю точно, что известно очень большое количество тиражных монет достоинством "15 копеек", отчеканенных на ММД в 1991 году, у которых по середине по всему периметру гурта монеты расположен такой паз. Выглядит это вот так:


Этот паз тоже образовывался при обжимке заготовок, которые потом чеканились в рифленом кольце. Каким образом этот паз наносился на заготовки, я точно не знаю, но предполагаю, что это делалось способом, аналогичным тому, что описан в указанном Вами патенте (см. фиг. 4 и 5).....

Саш, ты хочешь сказать, что этот паз имеет умышленное происхождение? А я его в браках храню. Кстати, он встречается на разных номиналах - монет сейчас под рукой нет, то точно не только на пятнашках. И, кажется не только 1991 года.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Старые новости.

ЗАО"Калужский Завод по Обработке Цветных Металлов" расположенный по адресу

г. Калуга, ул. 1-й Академический проезд д. 11 http://www.bimetall.ru/

01.08.2011г. начал выпуск стальных лент, предназначенных для изготовления монетных заготовок гальваническим способом.

ЗАО «Калужский Завод ОЦМ» входит в промышленный холдинг "ДК Группа компаний" . Он образовался в 2002 году на базе цеха №2 по производству биметаллических лент и плоского прецизионного проката калужского завода "Аметист" который входил в производственное объединение ПО "Гранат".

Генеральный директор Левшаков Михаил Евгеньевич

Подборка материалов о работе ОАО "Нытва" в 2007, 2008, 2009 годах. (394 кб. PDF)

https://docs.google.com/file/d/0BxT1Ik4Fn1t9THVucDFscWxCakk/edit?usp=sharing

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

МЕТАЛЛ ДЛЯ МОНЕТНОГО ПРОИЗВОДСТВА

Основные марки:

- лента марки 08Ю ГОСТ 9045-93;

- лента марки Л90СТ по ТУ 1995-006-75479902-2006;

- лента марки ЛМу50- 2 по ТУ 48-0810-233-98;

- лента марки МН25 по ТУ 1847-055-001953-2000;

- сталь нержавеющая 12*7 ГОСТ 5949-75 ( аналог AISJ 430).


1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


Английские версии сайтов (кнопка справа вверху) отличается от русской.

www.ses-tril.ru и www.gurt.su

В английской информации гораздо больше.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Действующие патенты, на биметаллическую ленту для монетных заготовок,

принадлежащие ОАО «Нытва»:

CuNi-St-NiCu RU 2071892 (336kb PDF )

https://docs.google.com/file/d/0BxT1Ik4Fn1t9RW5KeWhkd2x3WWM/edit?usp=sharing

CuNi-Cu-CuNi RU 2122930 (367kb PDF)

https://docs.google.com/file/d/0BxT1Ik4Fn1t9UTUzZ2xQRW96U3M/edit?usp=sharing

CuNi(нейзильбер)-St- CuNi(нейзильбер) RU 2188762 (365kb PDF)

https://docs.google.com/file/d/0BxT1Ik4Fn1t9dXg0OGxPcENsT1E/edit?usp=sharing

Латунь-St-Латунь RU 2347655 (373kb PDF)

https://docs.google.com/file/d/0BxT1Ik4Fn1t9NmFzRng0MXFzYnM/edit?usp=sharing

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В Санкт-Петербургском государственном политехническом университете проходят

международные научно практические конференции.

В открытом доступе на сайте университета можно познакомиться с материалами этих конференций.

Мне показалось, что четыре статьи за 2011-2012гг. заслуживают внимания тех, кто интересуется

технологическими процессами и изменениями в металлах связанных с чеканкой монет.

https://docs.google....dit?usp=sharing

НПК 2011 ДЕГРАДАЦИЯ РЕЛЬЕФА ПОВЕРХНОСТИ ЧЕКАНОЧНОРГО ИНСТРУМЕНТА

https://docs.google....dit?usp=sharing

НПК 2011 СТОЙКОСТЬ ШТЕМПЕЛЕЙ ХОЛОДНОЙ ШТАМПОВКИ МОНЕТ (из благородных металлов)

https://docs.google....dit?usp=sharing

НПК 2012 ИССЛЕДОВАНИЕ МИКРОСТРУКТУРЫ МЕТАЛЛА ШТЕМПЕЛЯ В ПОВЕРХНОСТНОМ СЛОЕ

https://docs.google....dit?usp=sharing

НПК 2012 МЕТОДЫ ТРАССИРОВАНИЯ ПОВЕРХНОСТЕЙ

Возможно,что некоторые вопросы связанные с разновидностями, следует пересмотреть (из-за естественных изменений в рельефе чеканочного инструмента, связанных с его износом в процессе эксплуатации).

3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

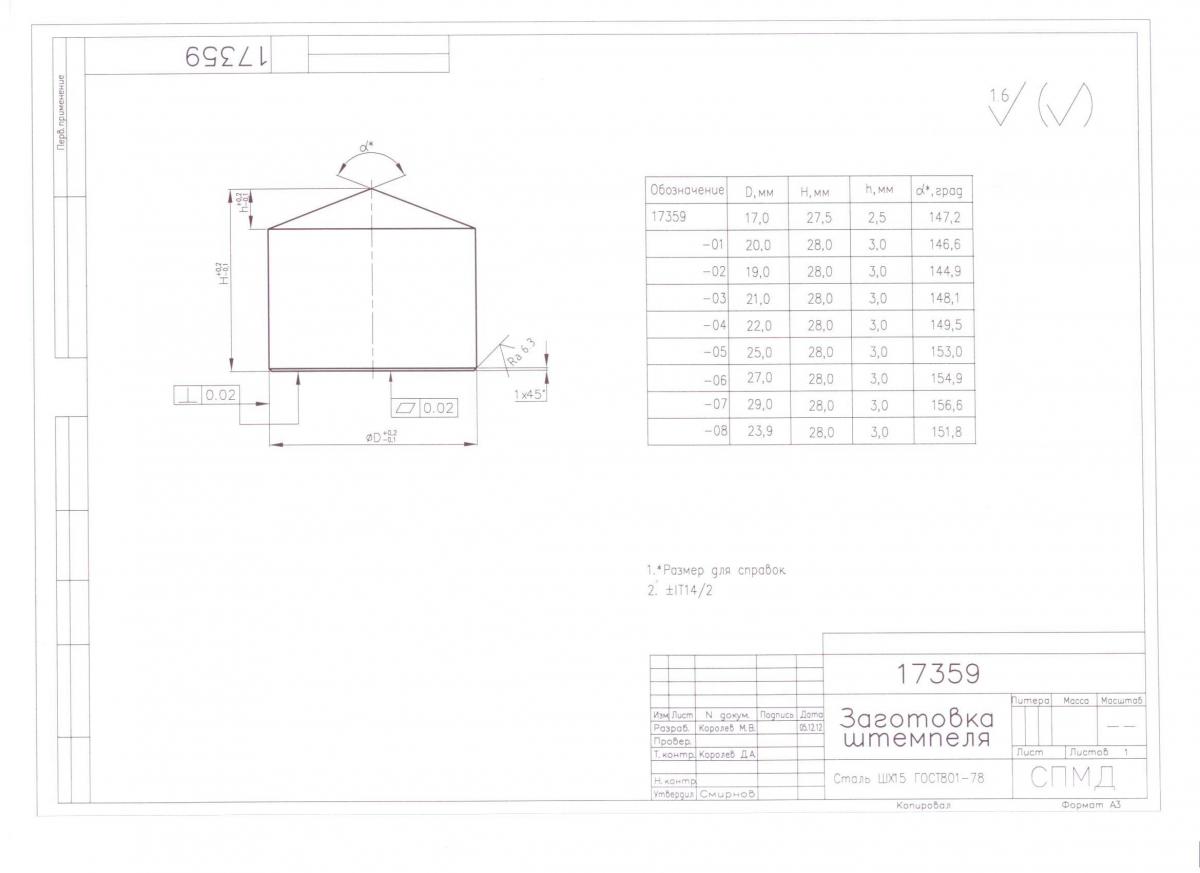

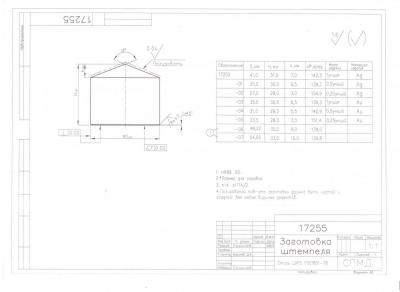

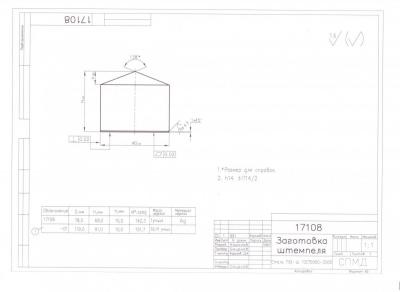

post-27472-0-46210200-1364284823_thumb.jpg post-27472-0-12533400-1364284874_thumb.jpg

post-27472-0-84379000-1364284920_thumb.jpg post-27472-0-93517100-1364284974_thumb.jpg

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

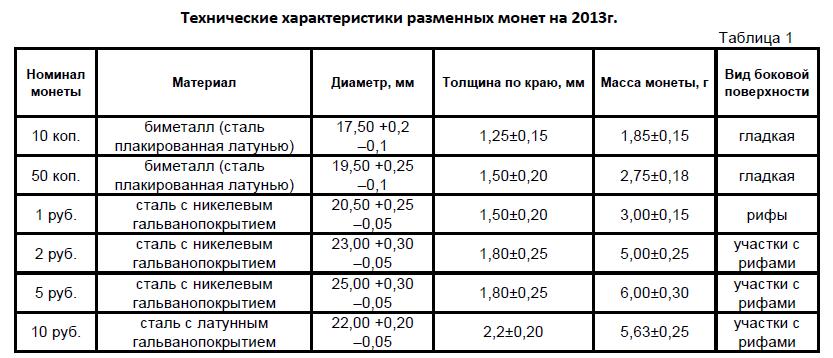

Совершенно случайно обнаружил технические характеристики на некоторые отечественные разменные монеты.

В отличие от того, что опубликовано на сайте Центробанка,

http://www.cbr.ru/ba...7/kop_10_97.htm

в представленной таблице указаны допуски.

Они могут дать объяснение некоторым бракам и разновидностям.


3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

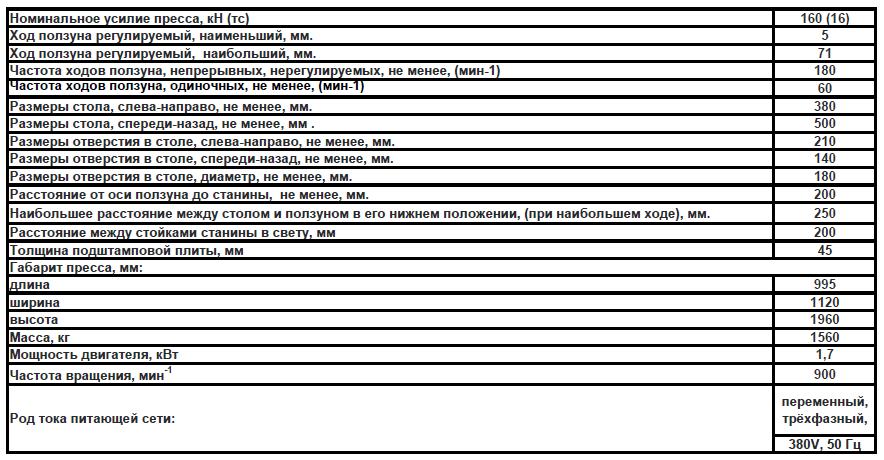

На СПБ МД находится один чеканочный пресс КД2122Г введенный 9.6.2003г.

post-27472-0-94654100-1364577207_thumb.jpg post-27472-0-09680900-1364577187_thumb.jpg

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

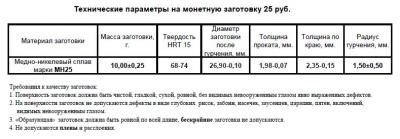

Меня заинтересовал вопрос о параметрах монетных заготовок.

И вот... по счастливой случайности я наткнулся на:


на выходе после чеканки уже получается:

Диаметр - 27мм.

Масса - 10гр.

Толщина- 2,3мм.

А в требованиях интересные термины выделены жирным.

Кстате, по требованию отсутствия на поверхности посторонних включений, их наличие можно смело считать производственным браком и требовать при возврате всего положенного в этом случае. Это я вспомнил про ржавое золото. Если конечно подобное требование существует и для золота.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Не вероятно, но факт!

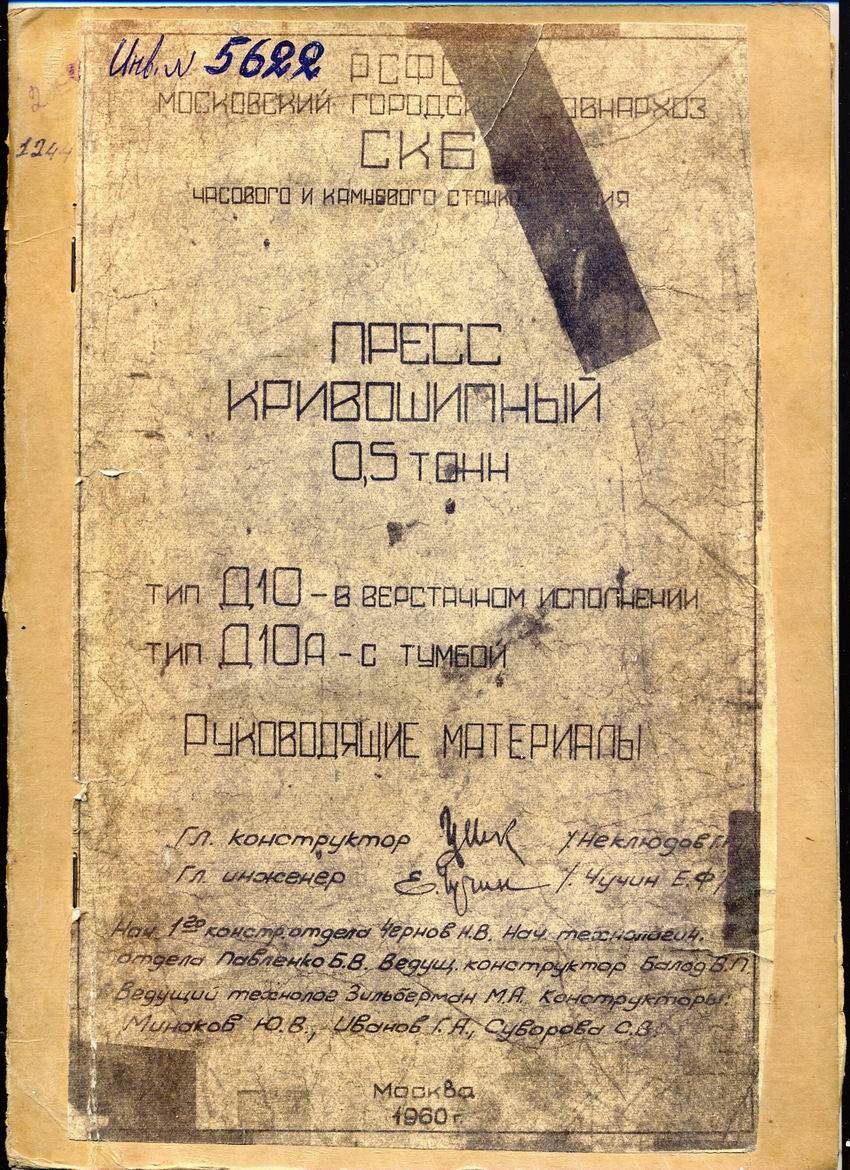

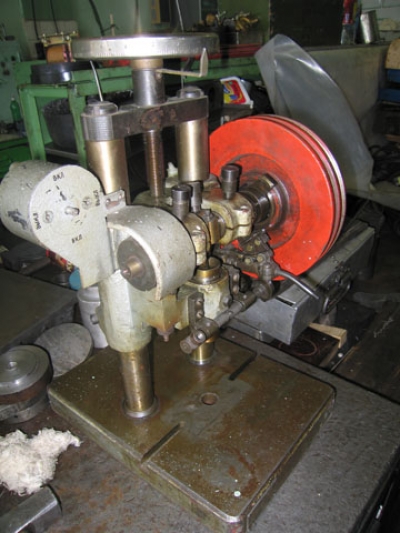

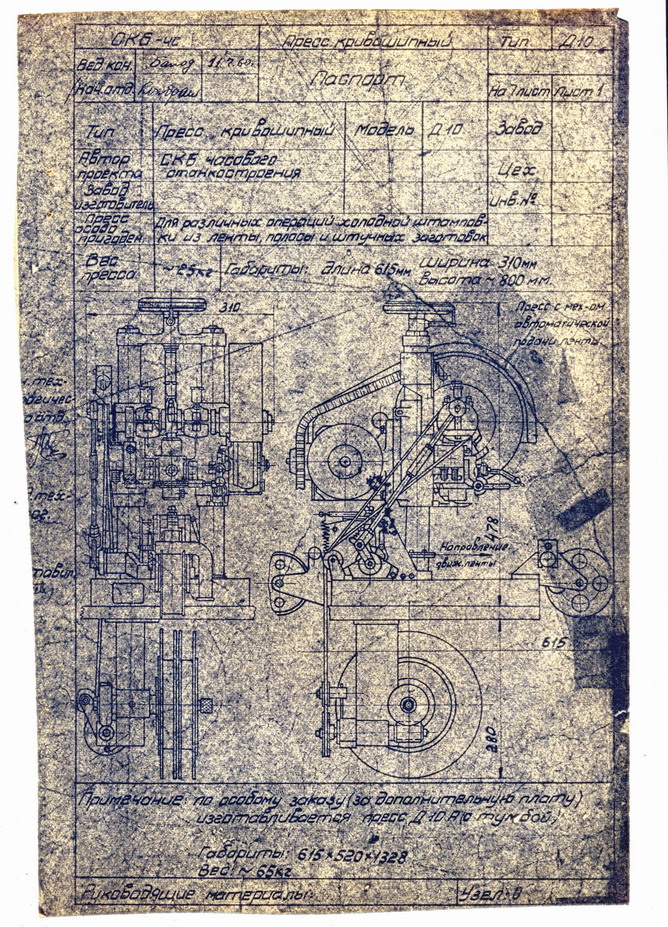

На СПБ МД находится пресс кривошипный Д-10 , введенный 1 июня 1973 года.

Технические характеристики пресса

1. Номинальное усилие, Н…………………………………… 5000

2. Ход ползуна, мм…………………………………………….. 15

3. Число ходов ползуна в мин. ……………………………… 200…500

4. Расстояние между осями колонки, мм…………………...130

5. Вылет от оси ползуна до колонок, мм…………………….42

6. Расстояние от ползуна до стола, мм……………………..36…165

7. Габариты, мм………………………………………….......... 400х310х480

8. Масса (без штампа), кг…………………………………….. 85

9. Электродвигатель постоянного тока типа ………………СЛ

10. Частота вращения вала электродвигателя, мин−1…..1300

11. Мощность Pmax, кВт……………………………………….0,3

12. Напряжение, В………………………………………………110

13. Маховик, мм:

− диаметр………………………………………. .......................210

− ширина ………………………………………......................... 40

post-27472-0-80527700-1364845480_thumb.jpg post-27472-0-15041700-1364845556_thumb.jpg post-27472-0-95720600-1364845630_thumb.jpg

Картинка конечно не реального объекта, но его брата близнеца.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

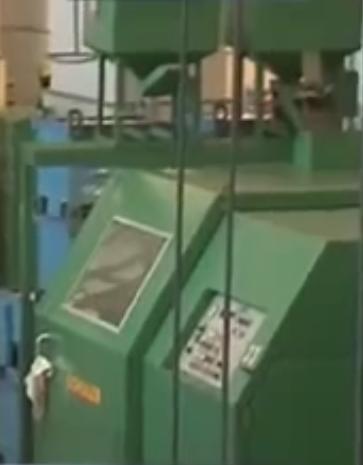

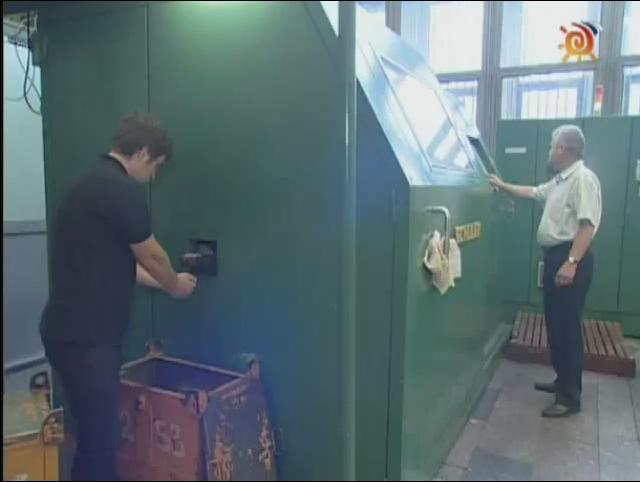

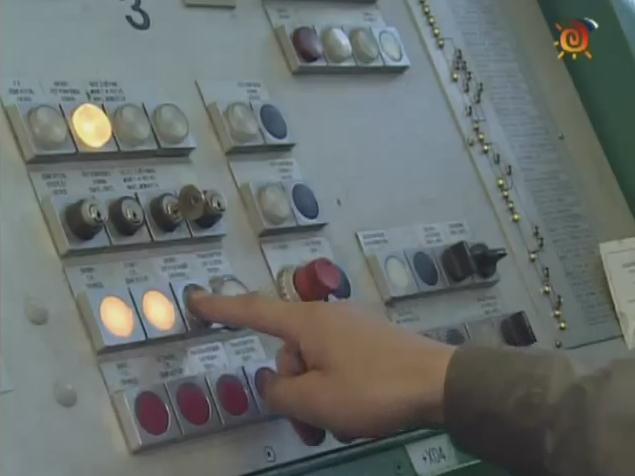

На СПБ МД находится один станок фирмы SCHULER МР200, введенный 1 января 1960 года.

А вот на ММД практически весь парк состоит из станков SCHULER, но более свеженького исполнения.

post-27472-0-08152900-1365229422_thumb.jpgpost-27472-0-41975400-1365229357_thumb.jpgpost-27472-0-78450400-1365229288_thumb.jpg

Материалы по оборудованию фирмы SCHULER:

1.Оборудование для производства монет (pdf.1Mb)

https://docs.google....dit?usp=sharing

2.Линия для изготовления монетных заготовок (pdf.667kb)

https://docs.google....dit?usp=sharing

3.Технические характеристики на вырубной пресс SAK (pdf. 22kb)

https://docs.google....dit?usp=sharing

4.Высокоточное изготовление дисков (pdf.220kb)

https://docs.google....dit?usp=sharing

5.Устройство высокоскоростной подачи ленты WE2-240 (pdf. 213 kb)

https://docs.google....dit?usp=sharing

6.Станок для гурчения RS50 (pdf.88kb)

https://docs.google....dit?usp=sharing

7.Универсальный станок для гурчения MS50 (pdf.90kb)

https://docs.google....dit?usp=sharing

8.Станок для гурчения двухголовочный ST50S (pdf.101kb)

https://docs.google....dit?usp=sharing

9.Фильм. Автоматическая линия для вырубки монетных заготовок SAK-160 (avi. 4Mb)

https://docs.google....dit?usp=sharing

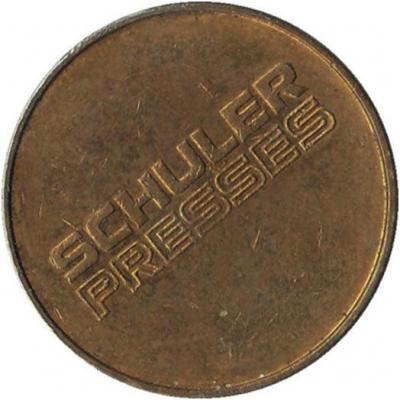

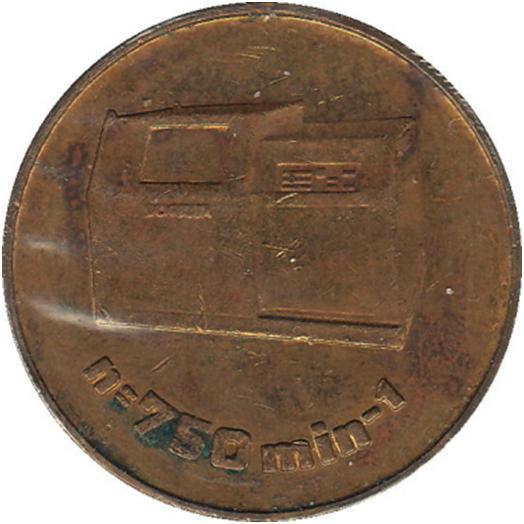

post-27472-0-11348900-1365229251_thumb.jpg post-27472-0-93449900-1365229262_thumb.jpg

3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Фильм - НЕ простые вещи с Алексеем Вершининым «МОНЕТА» (ВГТРК - 2012г.) avi. 360Mb – 25мин.14сек.

- Добыча железной руды

-Обогатительный комбинат

-Металлургический комбинат

-ООО ЗМЗ Гурт

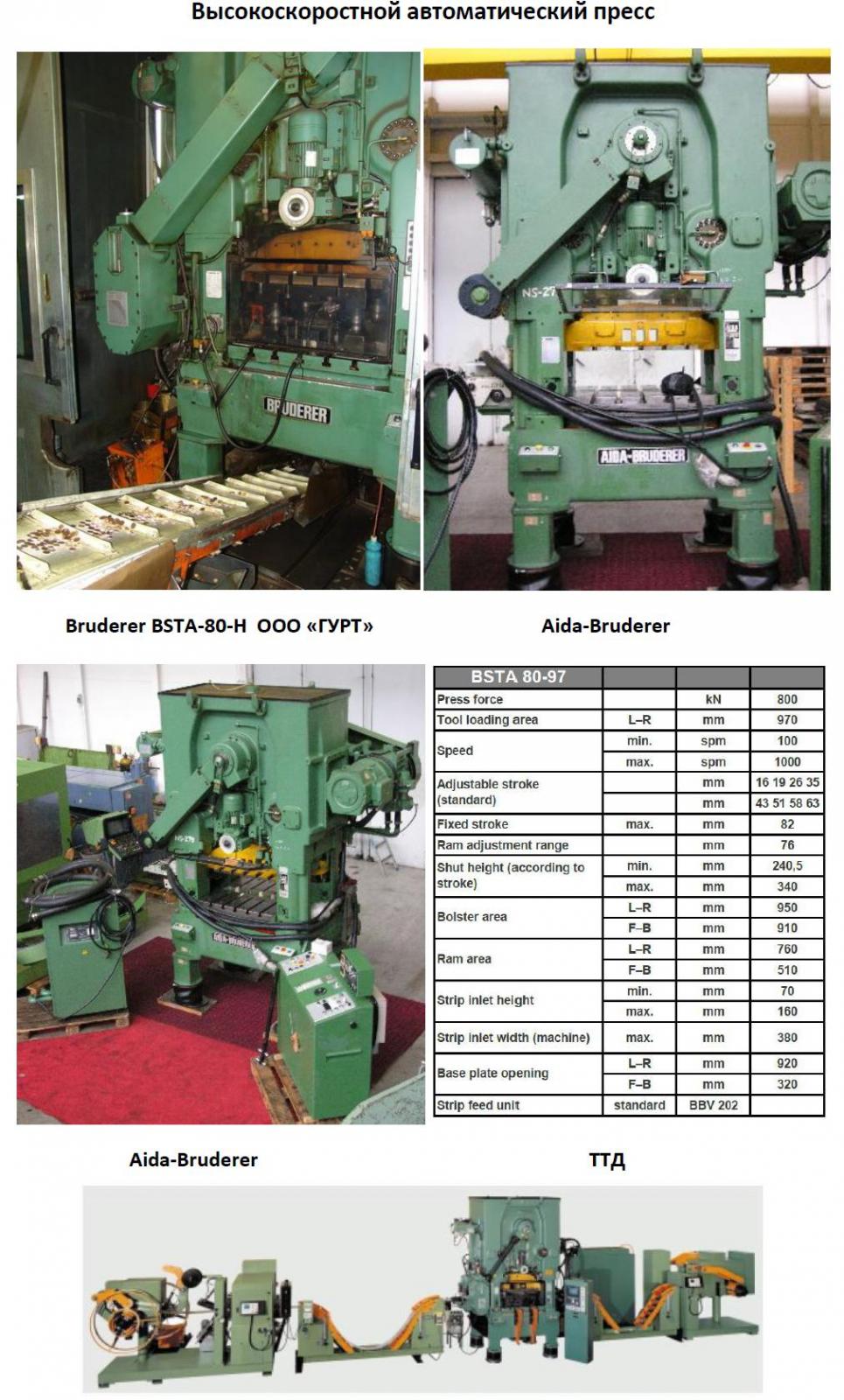

(хорошо видно, что вырубной пресс BRUDERER – имеет два ряда штампов [16:43] и отлично показана гуртильная установка)

-ММД

(оказывается там есть и станки GRABENER)

https://docs.google.com/file/d/0BxT1Ik4Fn1t9X0FlTFdJcEdTR0k/edit?usp=sharing

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

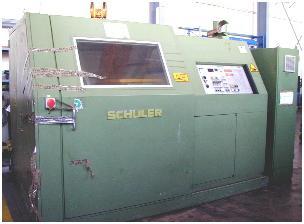

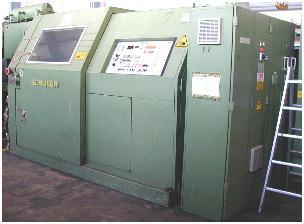

Дополнение к посту #71

SCHULER MRH 200

Технические характеристики

pressure ...........................................200 t

no. of strokes.....................................350 - 600 Hub/min

stroke ................................................9 mm

max. coin diameter gold................... 40 mm

max. coin diameter silver ..................40 mm

max. coin diameter copper................ 36 mm

max. coin diameter bronze ................36 mm

max. coin diameter copper-nickel..... 32 mm

max. coin diameter nickel .................30 mm

total power requirement ....................13,0 kW

weight of the machine ca. ..................6,4 t

post-27472-0-52714300-1365279943_thumb.jpg post-27472-0-70218300-1365279955_thumb.jpg post-27472-0-95013300-1365279970_thumb.jpg

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

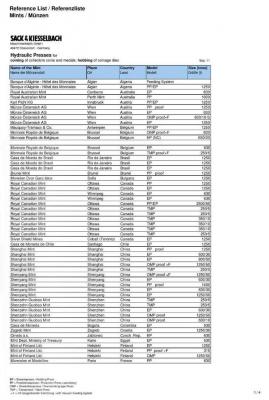

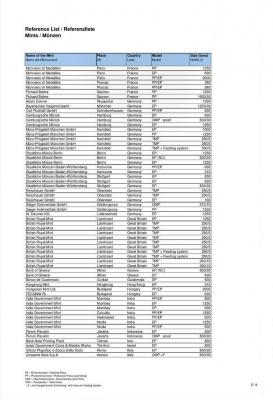

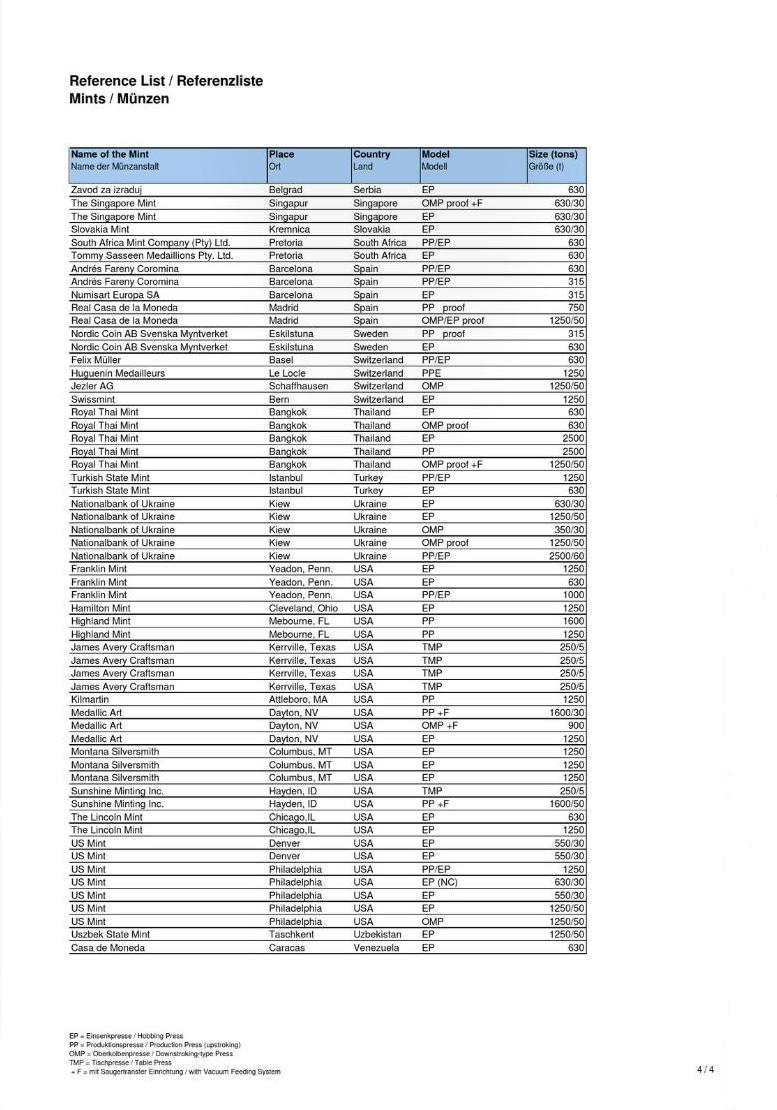

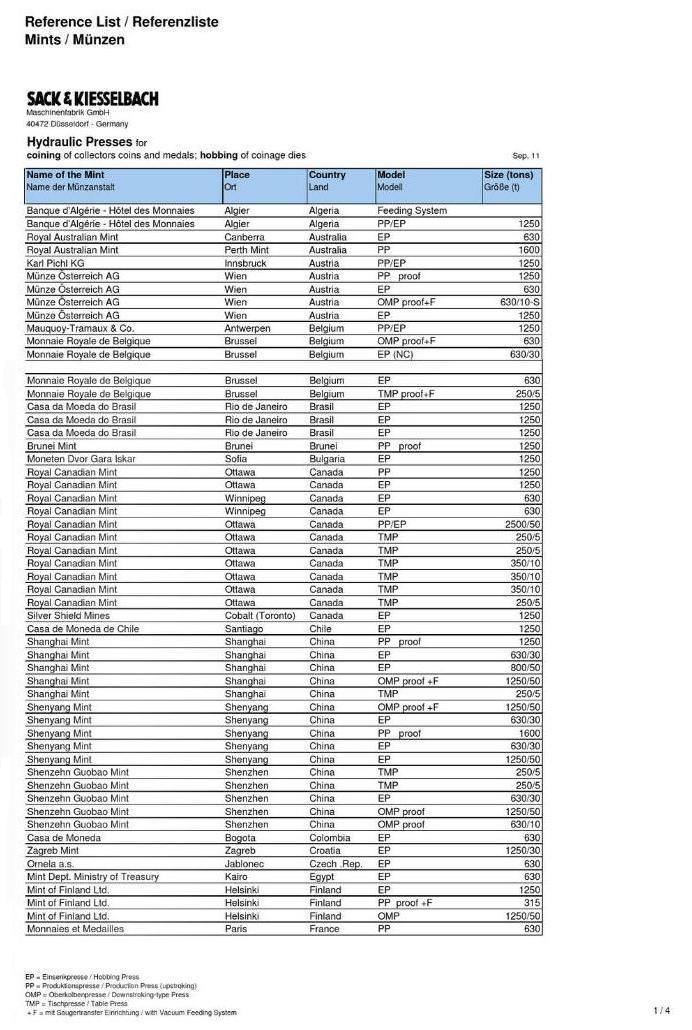

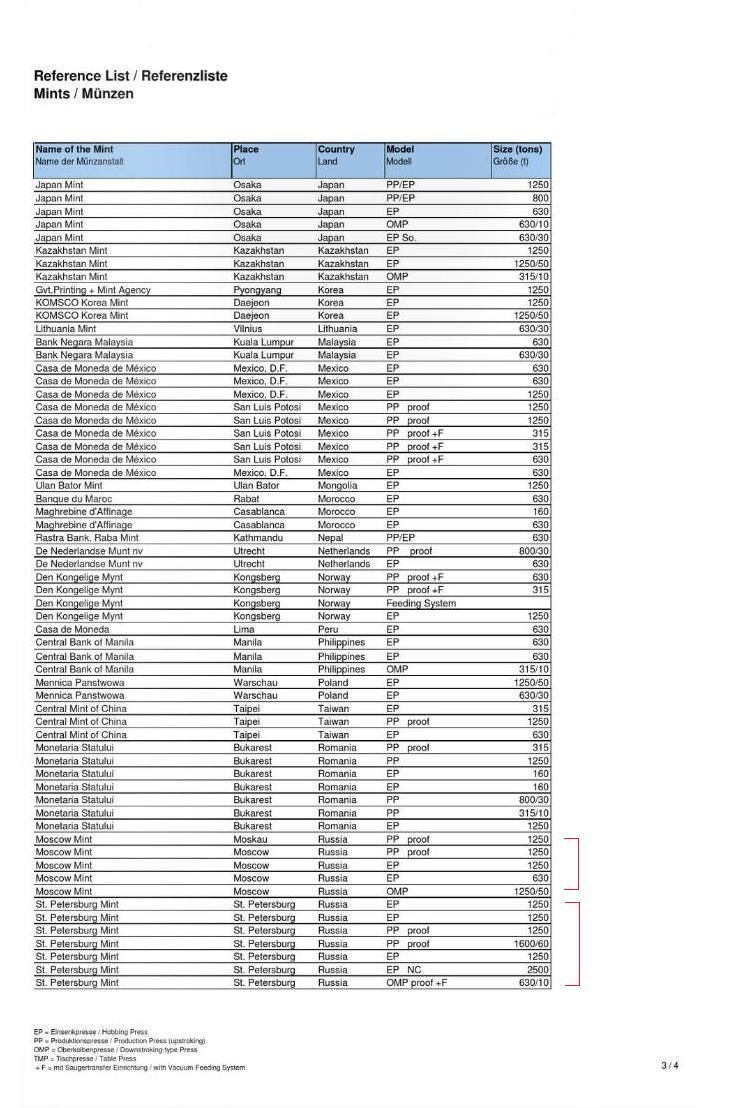

Интересные странички о наличии станков SACK & KIESSELBACH на монетных дворах в 2011 году.

post-27472-0-13379600-1365573600_thumb.jpg post-27472-0-79922600-1365573619_thumb.jpg

post-27472-0-85161500-1365573639_thumb.jpg post-27472-0-84139900-1365573661_thumb.jpg

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Фильм - Работа чеканочного пресса SACK & KIESSELBACH (avi. 49,3 Mb. 3:05мин.)

Показан процес чеканки монет из двух составляющих (диска и кольца) с помощью манимулятора с присоской.

https://docs.google.com/file/d/0BxT1Ik4Fn1t9Rnl4NEZYVFcxaFk/edit?usp=sharing

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

До недавнего времени над производством монетных заготовок трудилось два предприятия. (Гурт, Нытва)

Но в конце января 2013 года к ним прибавилось еще одно. ...

Спасибо за информацию!

Я рад, что наши, а не китайские предприятия получают заказы.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
